1- Description de l'UVEX4j manuel.

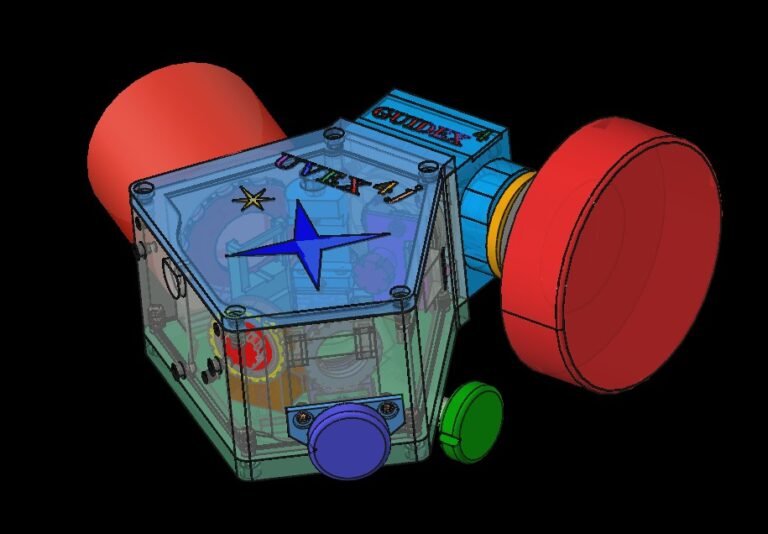

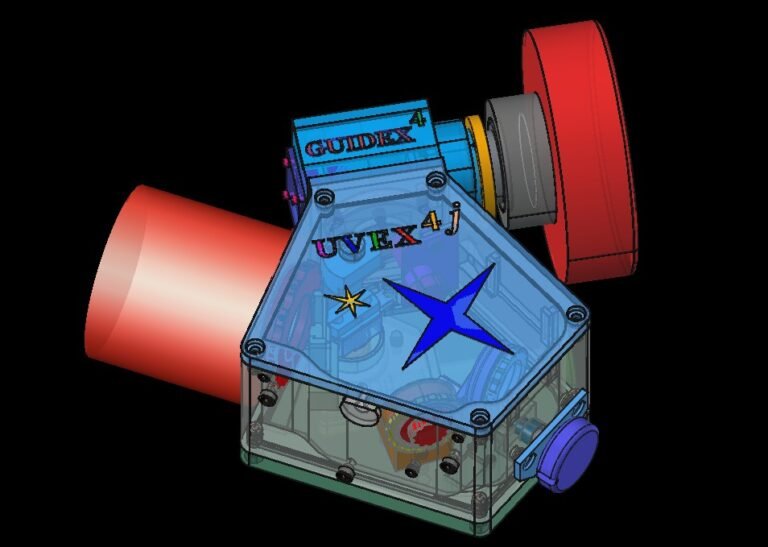

La nouvelle version de l’UVEX4j manuelle est réglable par 3 manettes qui présentent les caractéristiques suivantes:
- Manette de mouvement du réseau, pour un placement précis en longueur d’onde de la zone du spectrale grâce à une réduction 1/100, 1 tour = 3,6°.
- Manette de mise au point par translation du miroir M2, réduction 0,4mm par tour de molette.

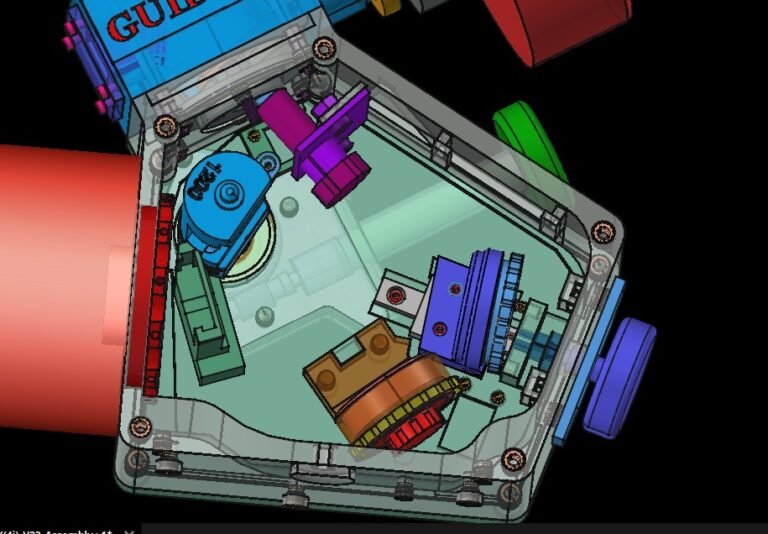

- Manette de position de la fente, qui permet un l’ajustement de l’inclinaison de la fente et la possibilité de choisir parmi 4 fentes 15, 25, 35 et 100µm en prise directe sur le support de fente.
Autre avancée: Nous avons fait fabriqué une multifente sur mesure pour l’UVEX4j en quartz. Avantages:
- Transparente aux UV
- Parfaitement plane, robuste
- Plus grande 18mm x 18mm = plus de champ
- plus facile pour la reconnaissance de champ
- Nettoyable facilement
2- Le matériel
L’UVEX4j se décompose en 4 parties:
– Un kit plastique KP (impression 3D)
– Un kit Mécanique KM (ensemble des pièces mécanique)
– Un kit fente KF qui contient la fente 4 positions spéciale UVEX4j
– Un ensemble Optique: 1 Réseau + 2 miroirs qui reste est à votre charge à commander chez Thorlabs
Vous vous lancez dans la fabrication d’un UVEX4j, alors trois choix s’offre à vous.
1- Imprimer vous même, nous fournissons les STL, et commander vous même la liste du matériel …c’est la version Do It Yourself.
2- Réaliser une partie par vous même, commander sur notre site les Kits pour compléter.
3- Tout commander sur notre site, on s’occupe de vous fournir les 3 Kits complets (KP KF et KM), testé par nos soins.
Alors à vous de choisir!
Les supports des miroirs M1 et M2 ont entièrement été repensés:
- La translation du miroir M2, qui est dorénavant sur un chariot à roulement à bille de type CNC. Lors de la mise au point, le spectre ne bouge quasiment plus en hauteur.
- Une butée mécanique qui empêche le désengagement du moteur de mise au point
- Les supports des miroirs M1 et M2 ont des supports en impression 3D qui permettent un meilleur alignement des optiques (en particulier sur l’axe vertical). Les anciens supports Thorlabs avaient tendance à faire basculer les miroirs vers l’avant.
- La base comporte un empreinte pour un réglage rapide de la position de mise au point du M2.
Le kit plastique (KP) contient l’ensemble des plastiques PETG avec inserts de type Ruthex installés. Les pièces plastiques sont débarrassées de leurs supports, nettoyées et rectifiées par nos soins, de façon à ce qu’elles s’adaptent facilement entre elles, sans outil spécial.
Le Kit mécanique (KM) contient toute la visserie, les aimants, les ressorts, le chariot CNC, les 3 roulements, la couronne + vis sans fin + les 2 roulements de réduction, pour le mouvement fin du réseau. Nous nous chargeons de rassembler l’ensemble de ces pièces pour vous dans des sachets numérotés, il n’y plus qu’à visser ;-).
Le Kit fente (KF-01) contient la fente 4 positions spéciale UVEX4j, 15, 25, 35 et 300µm.
3- La liste du matériel optique à commander par vous même.
La partie optique est à commander à la société Américaine Thorlabs qui comprend les deux miroirs concaves M1 et M2 ref CM254-100-G01, le réseau et la lentille cylindrique LJ1934L1-A. Les réseaux compatibles sont les ref GR25-0305 300 tr/mm, 600 tr/mm et 1200 tr/mm de 25x25x6mm blazé à 500nm. Une liste de réseaux compatibles au catalogue Thorlabs est dans le fichier Excel ci-dessous, elle correspond aux réseaux que nous avons testé avec l’UVEX4. D’autres réseaux peuvent être utilisés la limite extrême étant 1800 tr/mm.
4- Etapes de montage de l'UVEX4j manuel
KM 01a - Installation du support M1.
- Installer 301, 302, 303 et 304 ensemble.
- Visser les vis M3x12 par l’arrière de la base, avec le support 301_Support_M1.stl
- 3 x M3 x 12 (fixation M1)
Matériel plastique KP 01 / 03
- 101_base.stl
- 301_Support_M1.stl
- 302_tube_miroir_M1.stl
- 303_Molette_blocage_tube_miroir.stl
- 304_bouchon_miroir.stl
KM 01b - Installation du mécanisme de mise au point M2.
- Visser le rail de chariot MGN7C avec les deux vis M2 x 6
- Visser M2x20 à travers support M2, et serrer.
- Installer et visser le chariot 403 sur le chariot à roulement MGN7C avec les 4 vis M2 x 6
- Visser la vis plastique n°401 de serrage sur le support de M2 n°403 avec une clef Allen de 2mm.
- Installer les deux ressorts dans leurs logements.
- Visser l’axe de manette n°404 jusqu’à ce que le chariot soit réglée sur l’empreinte dans la base.
- Chariot sur roulements MGN7C 50mm
- 2 vis M2 x 6 (Fixation rail sur base optique)
- 4 vis M2 x 6 (Fixation support)
- 1 vis M2 x 20 (réglage chariot)
- 2 ressorts D 2,8 x 0,2 mm L=15mm
Matériel plastique KP 04
- 401_vis_serrage_M2.stl
- 403_Chariot_roulement_bille.stl
- 404_axe_moteur_mise_au_point.stl
KM 02 - Support réseau.
- Installer les aimants dans la base et sur support réseau.
- Visser les 2 cales basse et haute de réseau.
- Vis 2x M2x4
- 2 x Aimants néodyme ∅5mm h=8mm
- 2 x Aimants parallélépipédiques 10x5x2mm
Matériel plastique KP 05
504_base_reseau.stl
505_support_reseau.stl
506_calle_reglage_aimant_reseau.stl
507_cale_reseau.stl
KM 03 - Roulement de support réseau
- Installer le roulement Bas de réseau (Base)
- Mettre le roulement Haut de réseau (capot)
- Roulement à bille D=28 et d=12mm e=8 (roulement réseau bas)
- Roulement à bille D=11 et d=5mm e=5 (roulement réseau haut pour couvercle)
Matériel plastique KP 01
- 101_base.stl.
- 103_capot.3mf
KM 04 - Mécanisme de réduction de motorisation réseau
Montage

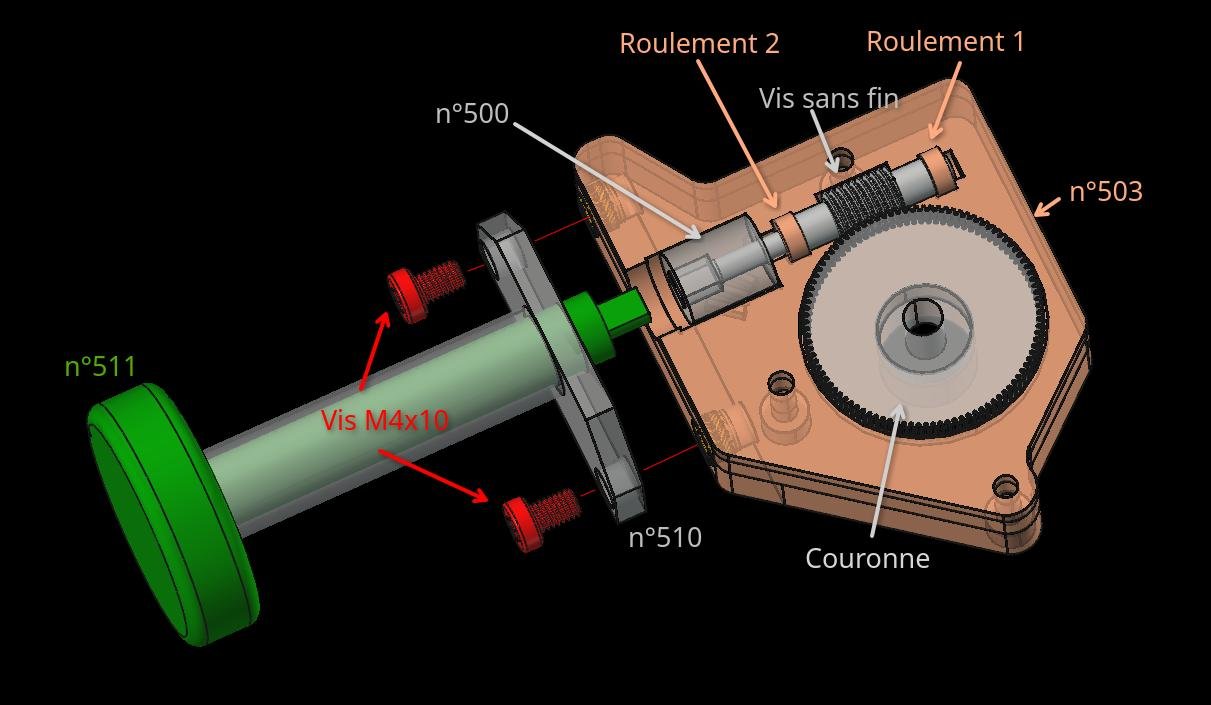

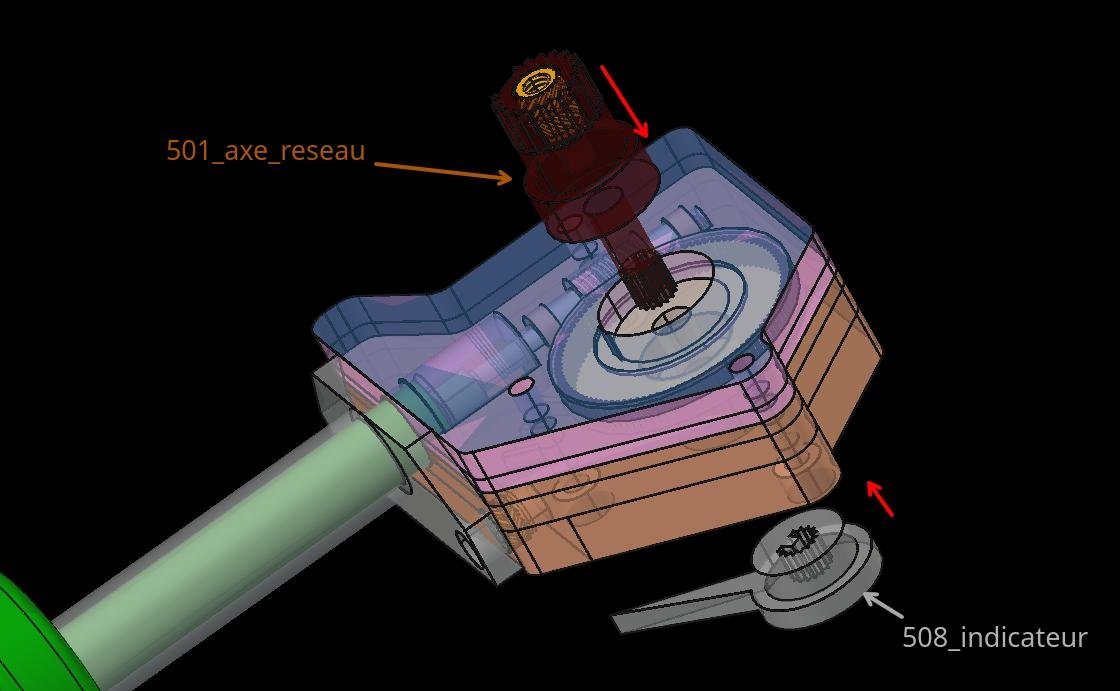

- Assembler + coller l’accouplement (n°500) à l’axe de la vis sans fin.
- Accoupler la vis sans fin avec ses roulements
- Installer vis sans fin + roulement dans 503 boîtier supérieur, graisser (graisse blanche, ou au teflon) la vis sans fin.

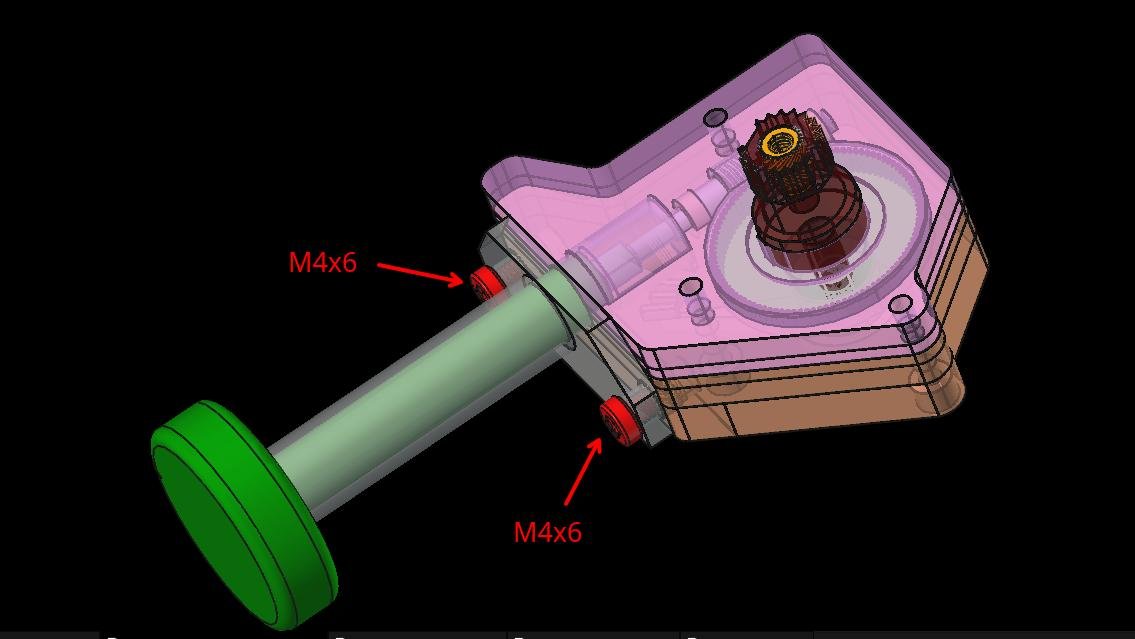

- Fixer la bride (n°510) avec les 2 vis M4x6, et insérer la manette dans la bride (n°511)
- Mettre la couronne dans le boîtier inférieur.

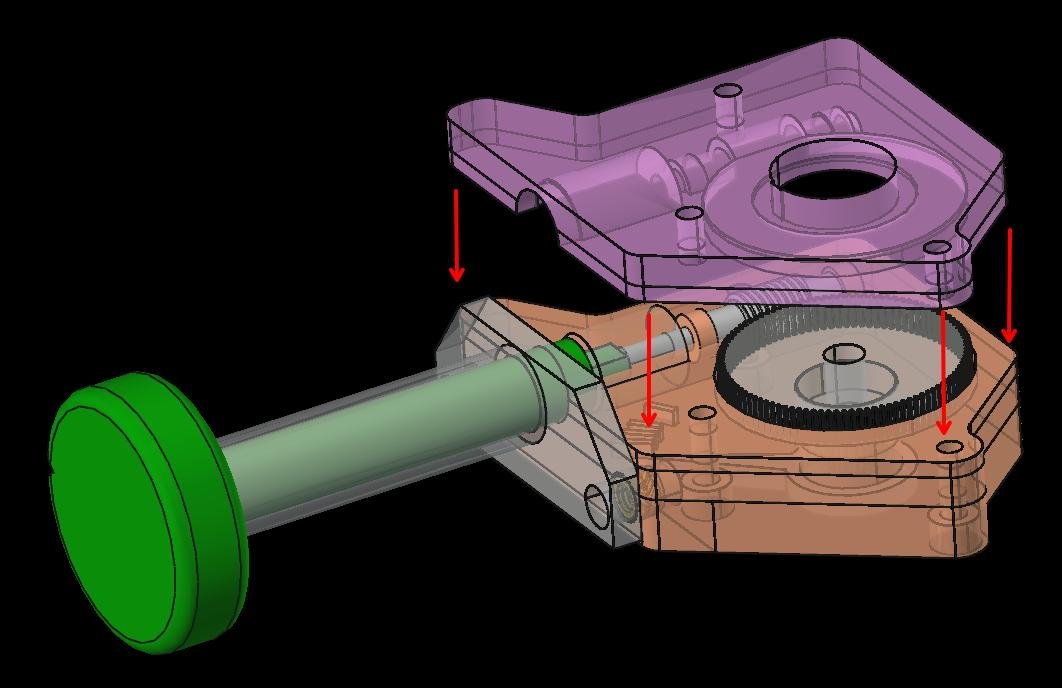

- Fermeture du boîtier 503 par 3 vis M3x20.

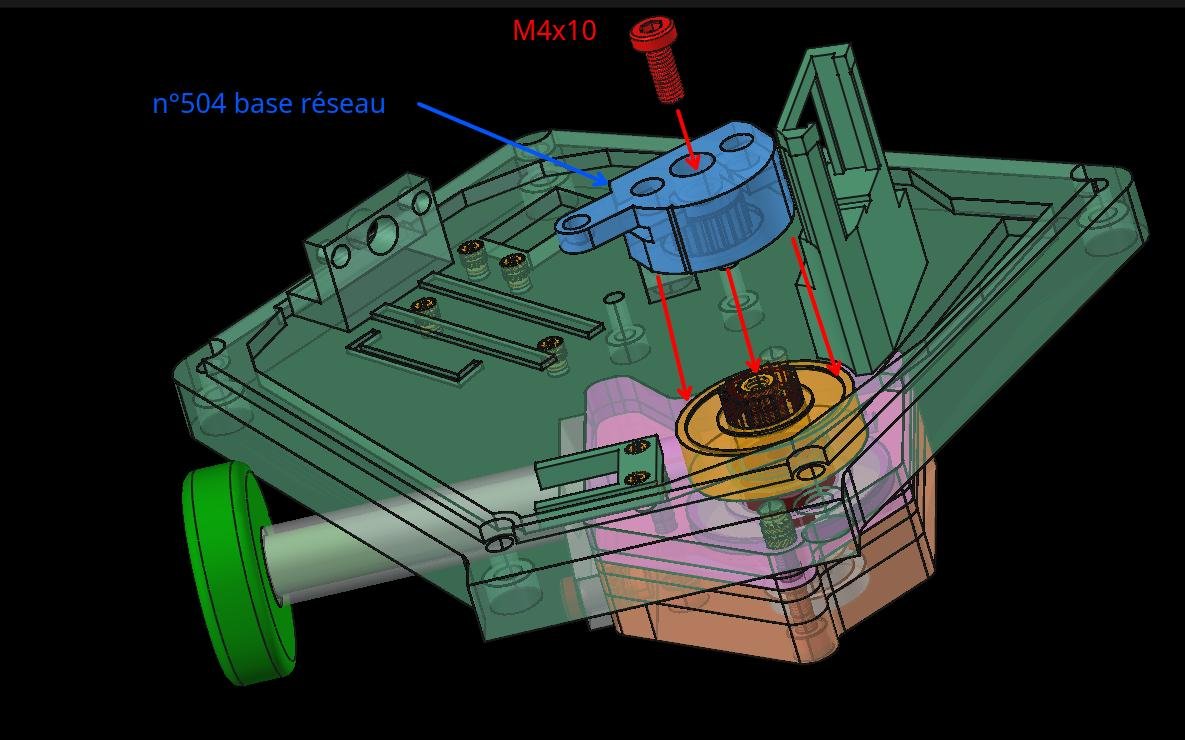

- Fixer la base réseau avec la vis M4x10.
- Fixer l’index
Matériel sachet KM 04
- M4x10 vis d’axe réseau.
- Vis sans fin ModContinMini 0,3 dents.
- Couronne 1/100 ø 24mm.
- 2 vis sans tête de 2mm (serrage axe réseau)
- 2 roulements à billes pour vis sans fin
- 3 vis M3 x 20 Fixation à l’UVEX4j
- 2 vis M4x6 pour fixation moteur de réseau.
Matériel plastique KP 05
- 101_base.stl
- 500_axe_moteur_reseau.stl
- 501_axe_reseau.stl
- 502_carter_reduc_reseau_inf.stl
- 503_carter_reduc_reseau_sup.stl
- 504_base_reseau.stl
- 508_indicateur_position_reseau.stl

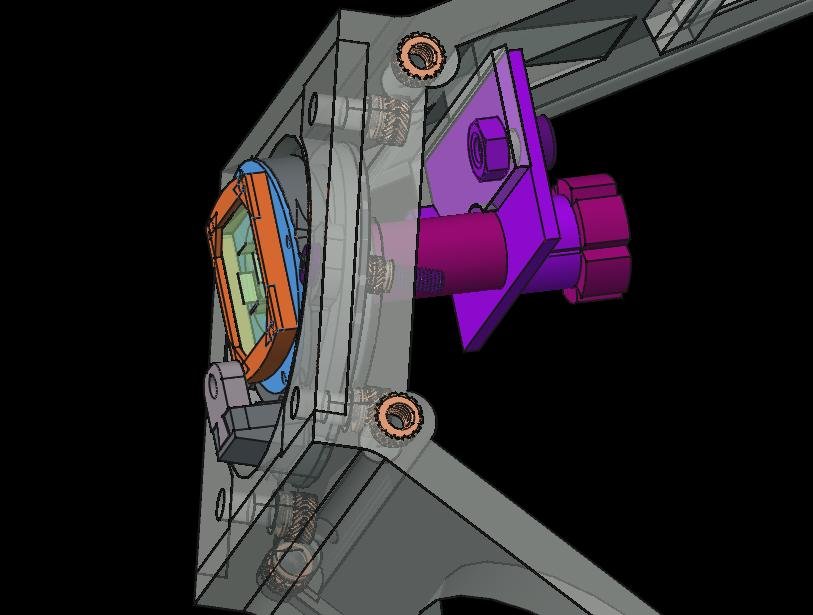

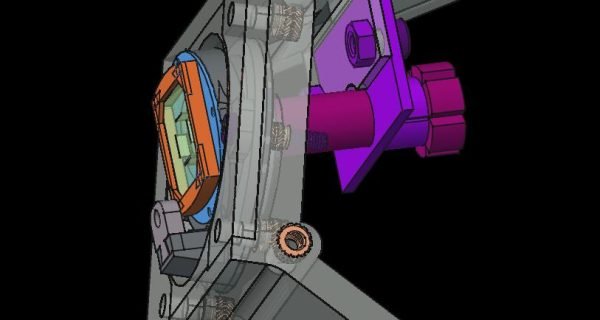

KM 05 - Support de fente tournante
Montage

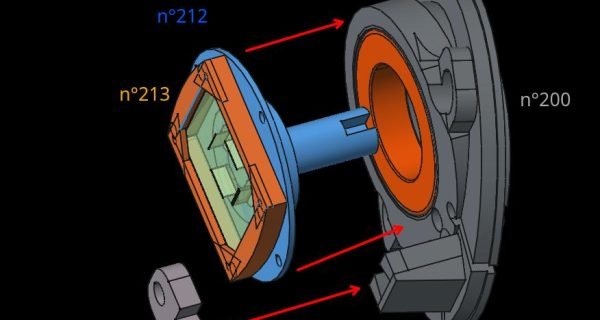

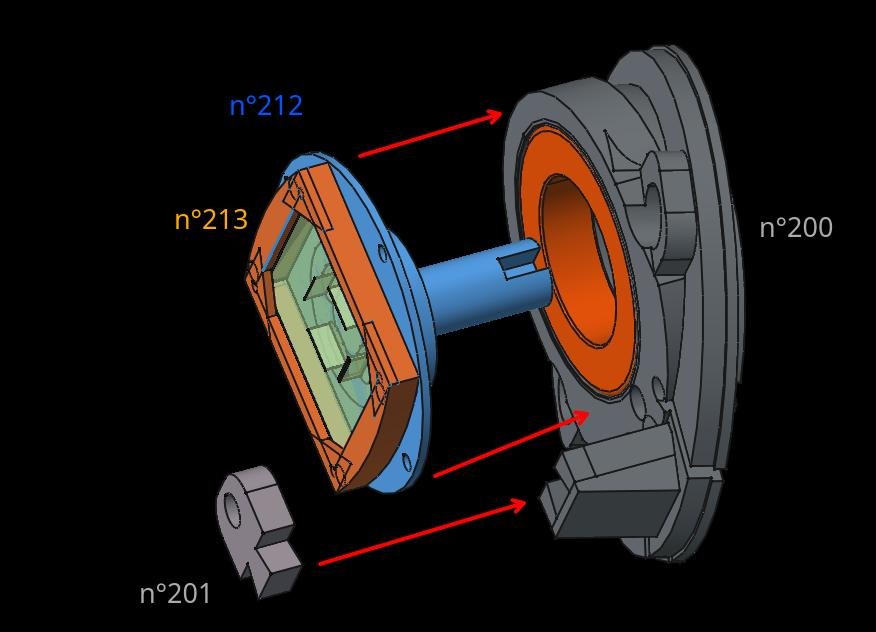

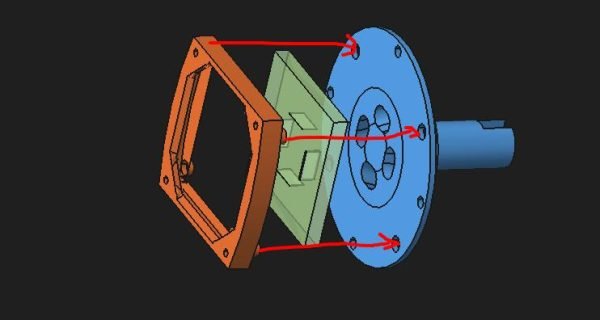

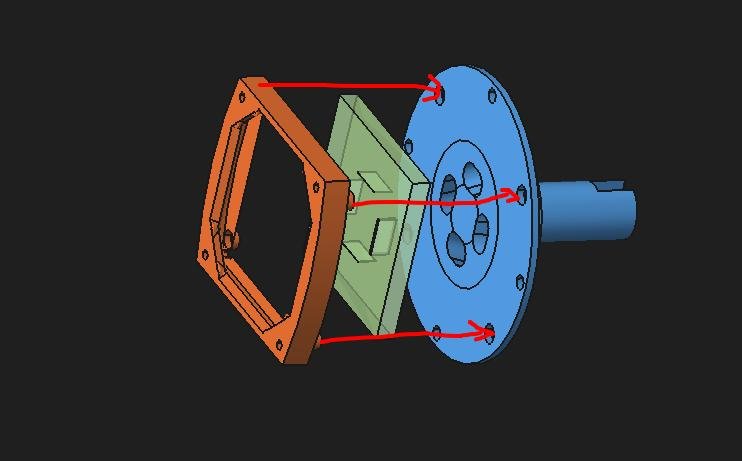

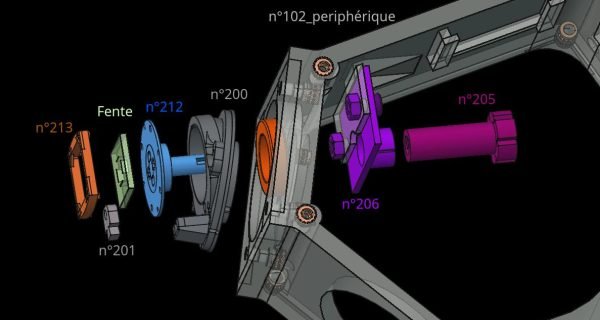

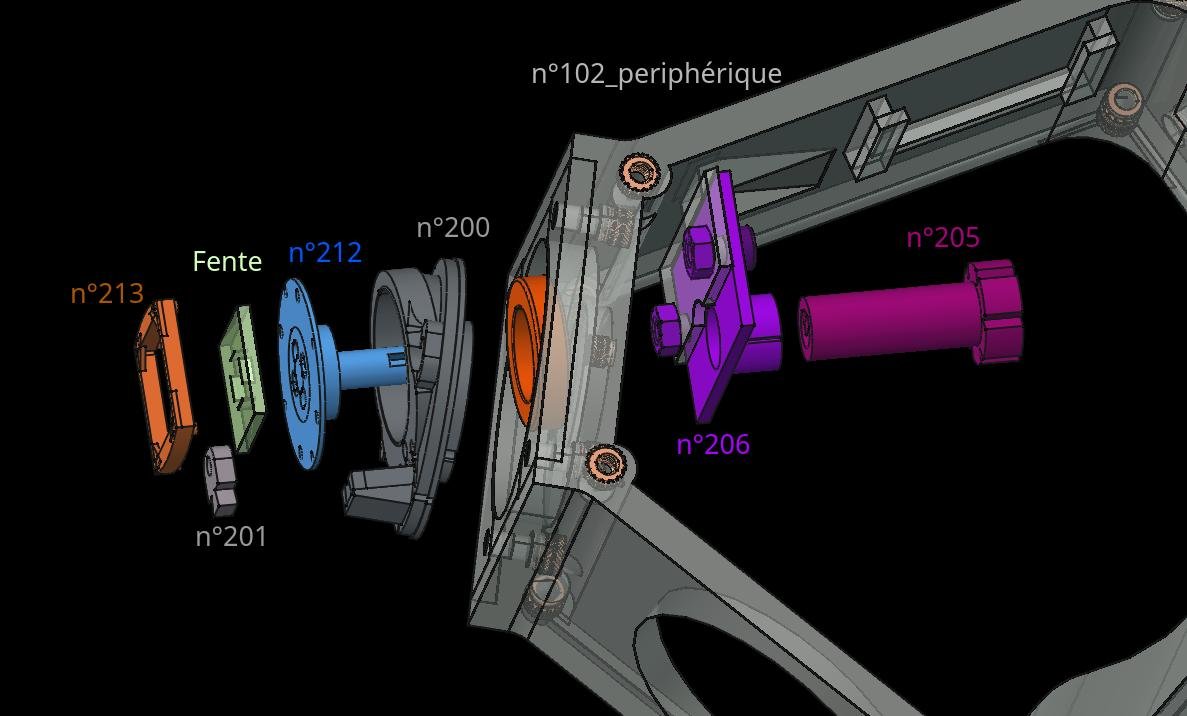

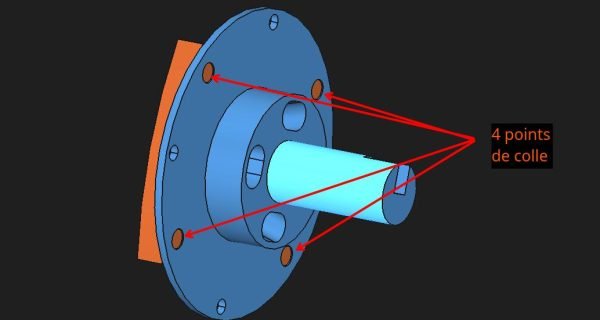

- Mettre la fente dans son cadre (n°213)

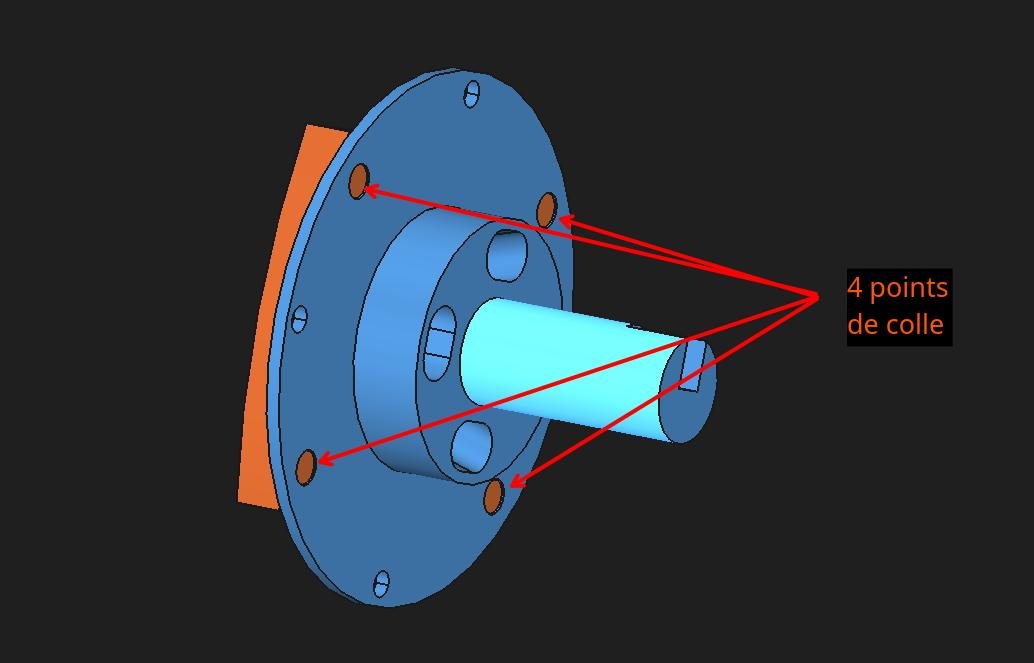

- fixer le porte fente avec 4 points de colle au barillet (n°212)

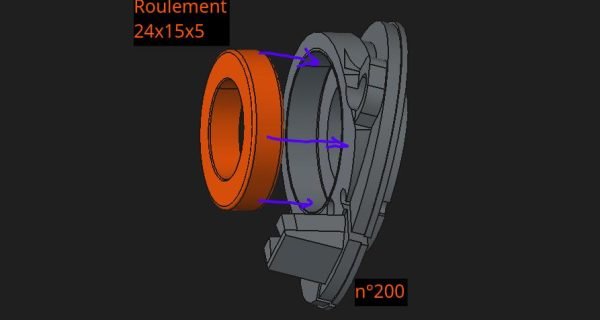

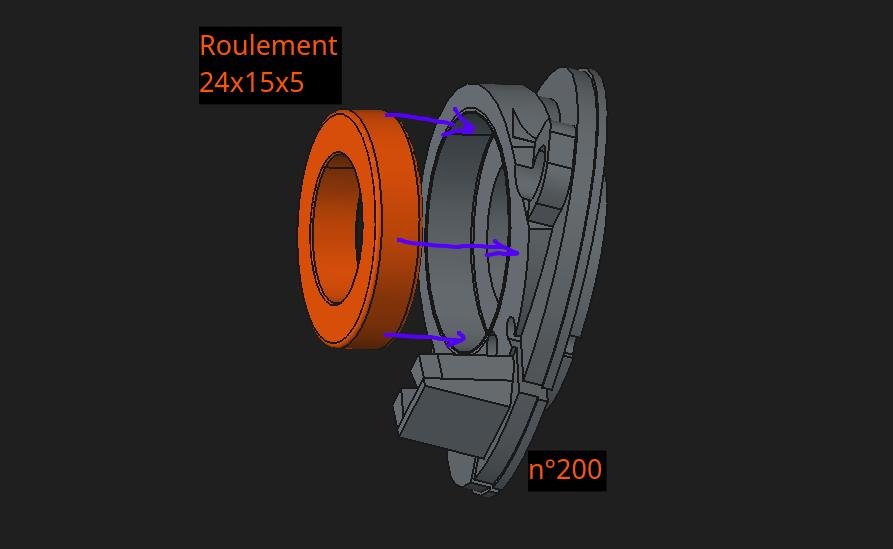

- Mettre le roulement 24x15x5 dans son logement n°200
- Mettre en place le barillet de fente (n°212 + fente) dans son roulement (n°200)

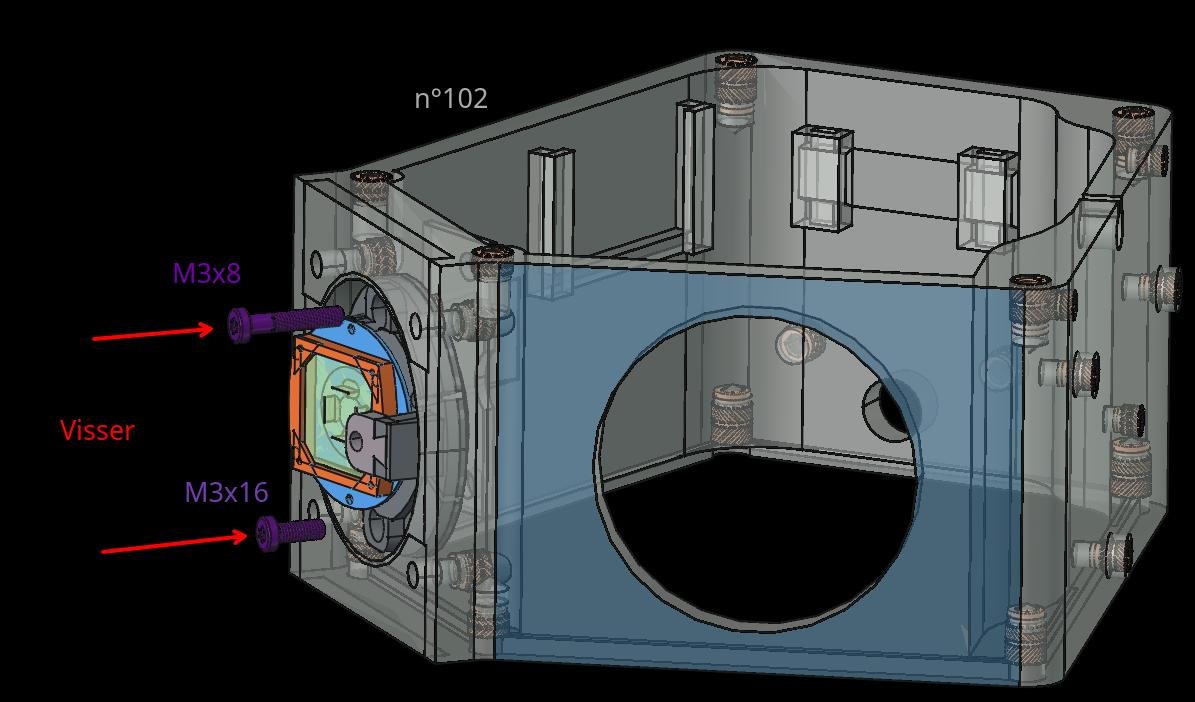

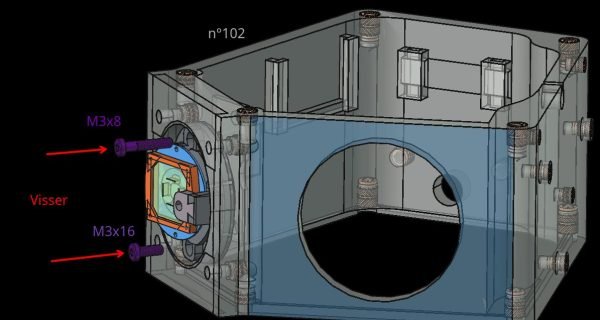

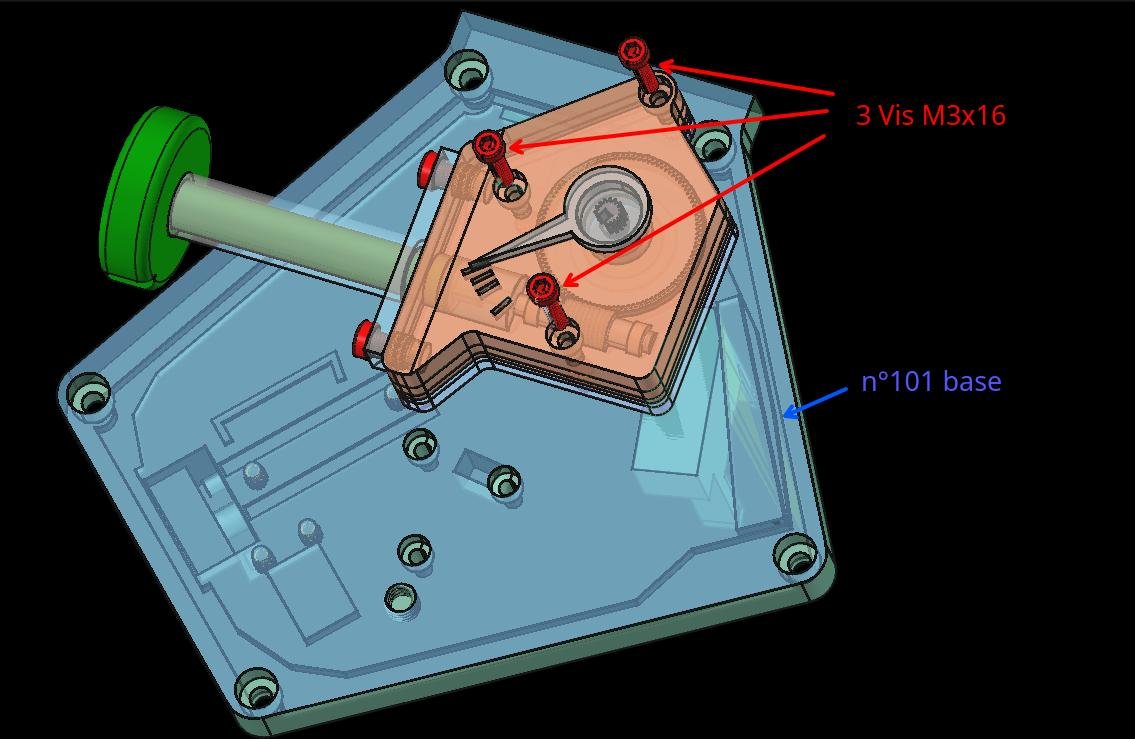

- Visser au boîtier le support de fente (n°200) par M3x16 haut et M3x8 bas.

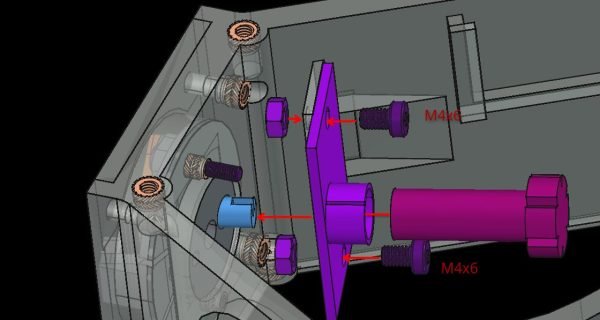

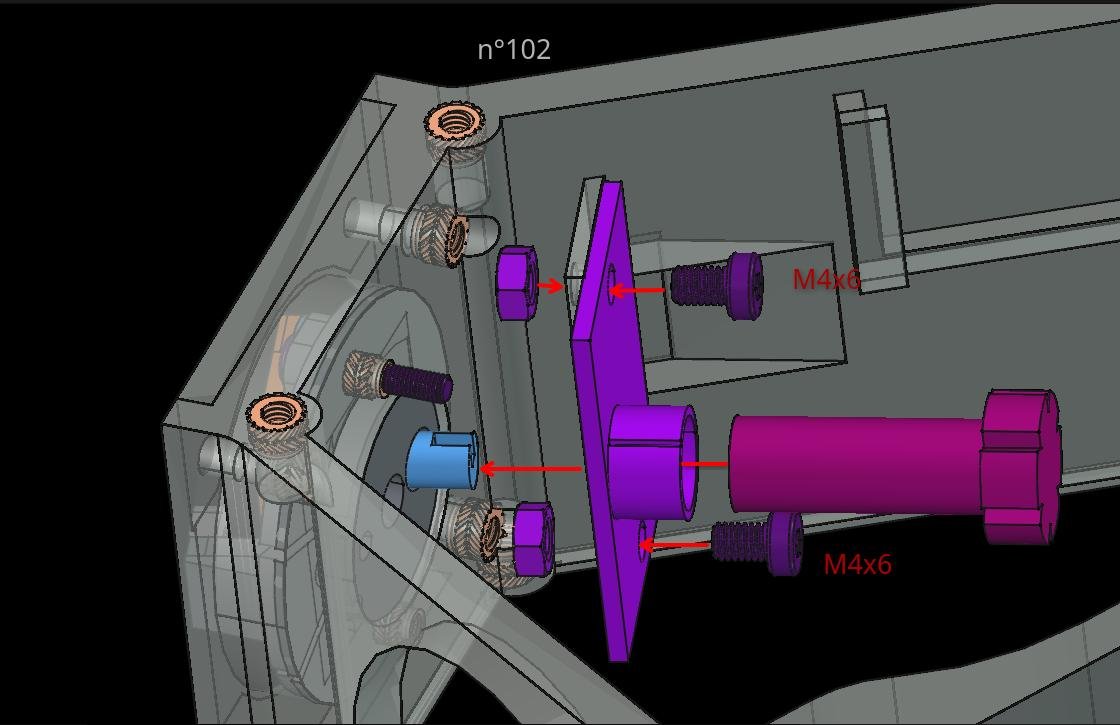

- Fixer la bride (n°206) au boîtier (n°102) avec les deux boulons M4x6
- Insérer la manette de rotation de la fente (n°205) dans la bride et dans l’axe du barillet (n°212)
- 2 x M4x6 + écrou pour support de moteur
- Roulement 24x15x5
- M3x8 fixation inférieure courte.
- M3x16 fixation supérieure
Optique
- Multi-fentes Libra
Plastique sachet KP 02
200_support_fente_tournante.stl
201_support_LED_em.stl
205_manette_fente.stl
206_bride_manette_fente.stl
212_axe_fente_libra_4_positions.stl
213_cadre_guide_fente_18x18x2mm.stl
214_simulateur_fente
Plastique sachet KP 01
102_periph_ASI.stl
KM 06a - Optique et Assemblage final
Montage

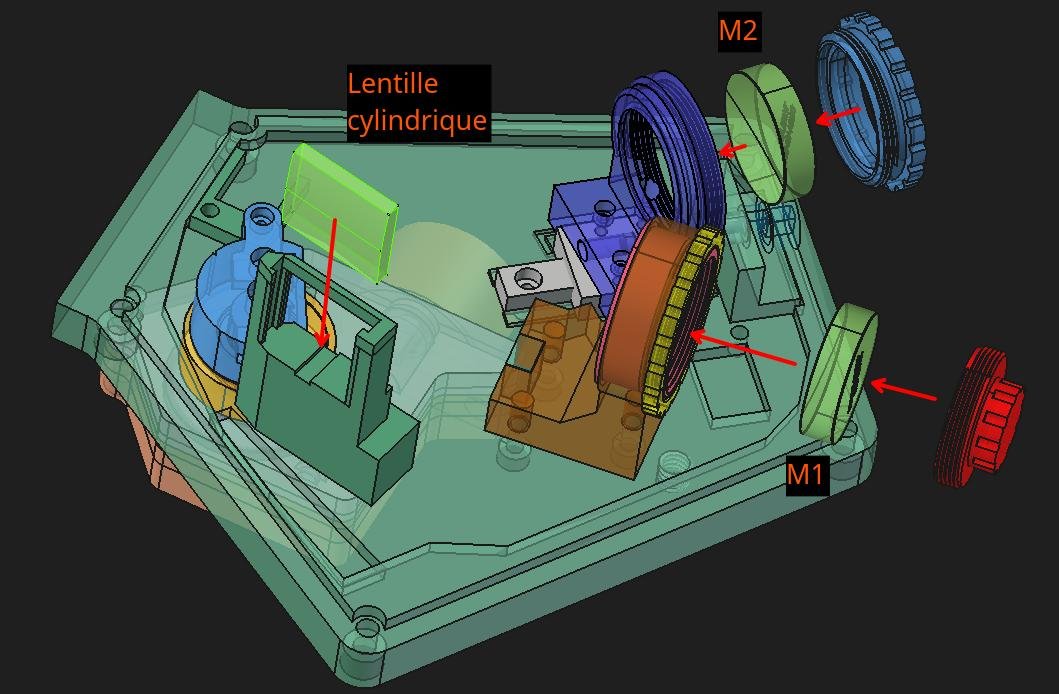

- Mettre en place optique M1, M2, Lentille et du Réseau.
- Installer le réseau dans le porte réseau
- Placer la bague ASI (n°106) dans son logement du boîtier périphérique (n°102) et Clipser le bouchon de passe câble (n° 104)
- Assembler le boîtier périphérique (n°102) et la base optique (n°101) et visser par dessous avec les 5 vis M4x10.

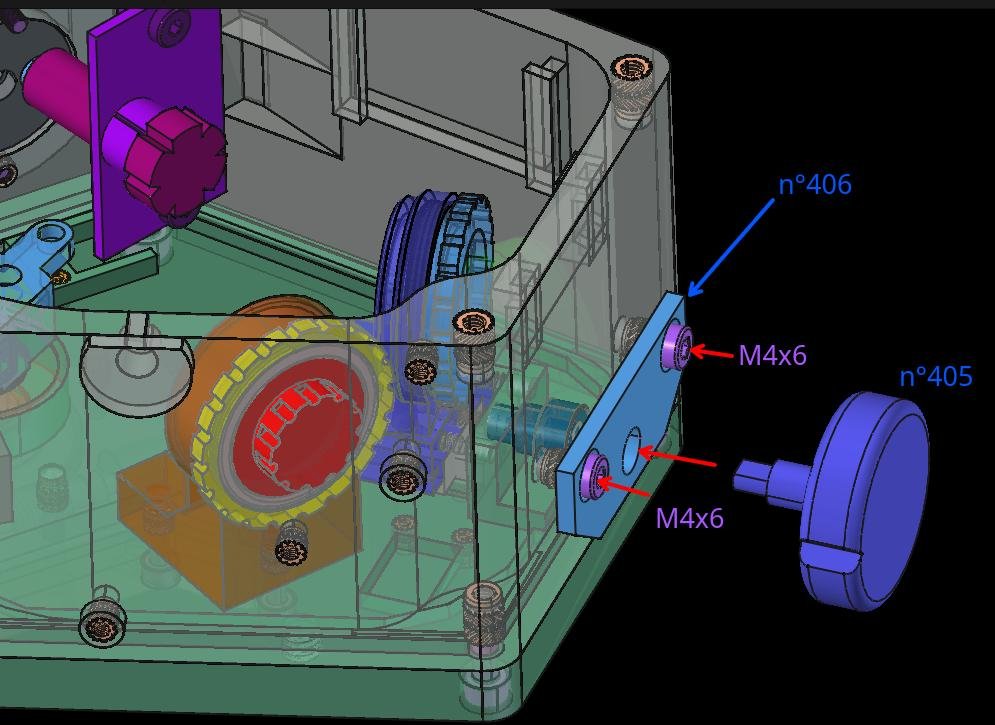

- Visser la bride de mise au point avec les 2 vis M4x6 (n°406)
- Insérer la manette de mise au point (n°405)
- Viser la caméra ASI avec la bague n°106

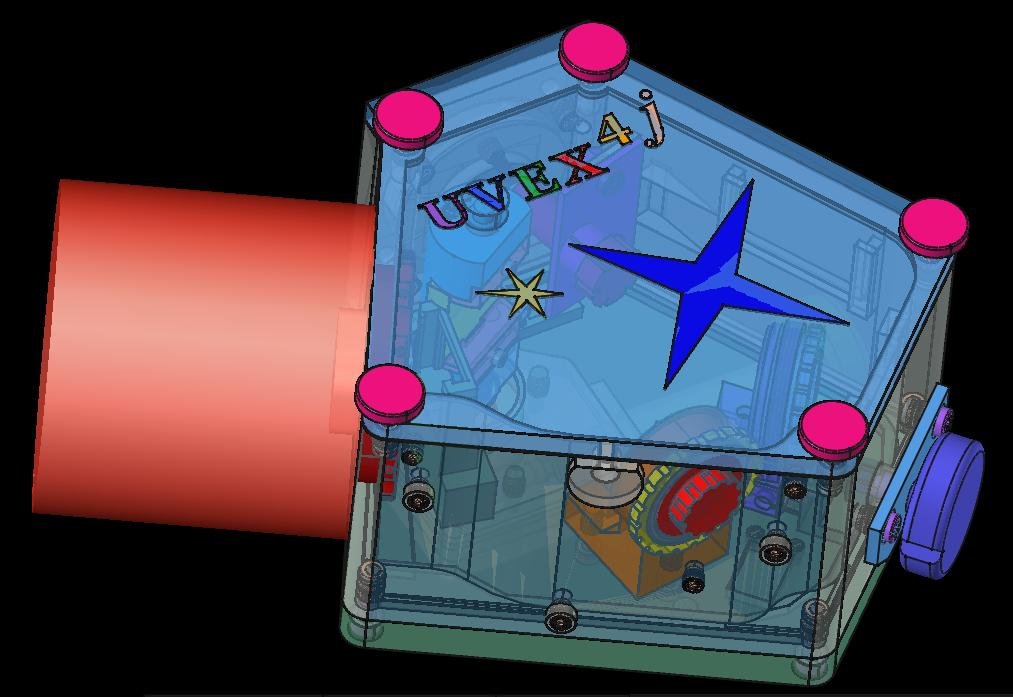

- Fermer le Capot avec les 4 vis moletées (n°103)
Matériel sachet KM 06
- Vis 5 x M4x10
- Vis moletée 5x M4x10 (capot).
- Vis 2x M4x6 pour motorisation mise au point
Optique
- Miroir M1 et M2 – CM254-100-G01 Thorlabs
- Lentille LJ1934L1-A Thorlabs
- Réseau ref GR25-0305 300 tr/mm Thorlabs ou tout autre réseau au format 25 x 25 x 6 mm de 150 tr/mm à 1800 tr/mm
Matériel plastique KP 04
- 101_base.stl
- 102_periph_ASI.stl
- 103_capot.stl
- 104_Bouchon_passe_cable_V2.stl
- 106_bague_asi.stl
- 405_molette_mise_au_point_V2.stl
- 406_bride_mise_au_point_V2.stl
KM 06b - boite réseau
Montage
- Positionner les 2 aimants 10x1mm dans le socle (n°804) en utilisant un support réseau (n°505) pour déterminer le sens des aimants.
- Coller les 2 aimants au socle (n°804)
- Insérer le tout dans le bouchon socle.
- Visser ensuite le corps du boîtier jusqu’à immobilisation de l’ensemble.
- Fermer le boîtier avec le bouchon. (n°802)
Matériel sachet KM 06
- 2 Aimants D :10mm e=1mm
Optique
- Réseau dans son support
Matériel plastique KP 08
- 801_Corps.stl
- 802_bouchon_300.stl
- 803_Fond.stl
- 804_Socle_support_reseau.stl
KM 07 - Cube de guidage
5- Les premiers réglages
L’Uvex4 est un spectroscope qui ne nécessite pas de réglage complexe, qui est stable dans le temps. Les manettes permettent de faciliter les premiers réglages qui se font directement boitier du spectroscope fermé pour la mise au point et la position du réseau.
Assemblage avec le CalibGuide4 ou le Guidex4
1- Le préréglage
- Position de la caméra de guidage
- Position de la caméra science (ZWO ASI xxx PRO)
- Position de base du réseau, l’ordre 0 doit être visible dans le champ de la caméra.
- Réglage de mise au point théorique miroir M2.
2- Première image, réglage rapide de l’inclinaison de la caméra sur l’ordre 0.
4- Premier spectre du ciel bleu: vérification la partie bleue du spectre doit être coté gauche, le rouge coté droit
5- Réglage fin de l’inclinaison de la caméra.
6- Déplacement sur le spectre ordre 1, repérer les raies principales du soleil. H&K Ca, Triplet du magnésium, doublet du sodium, Ha, bande O2.
7- Réglage fin de l’inclinaison de la camera.
8- Mise au point fine sur raies du magnésium.
Félicitation votre UVEX4 est prêt pour l’observation du soleil des planètes, des étoiles, des nébuleuses et des galaxies…
