1- Présentation

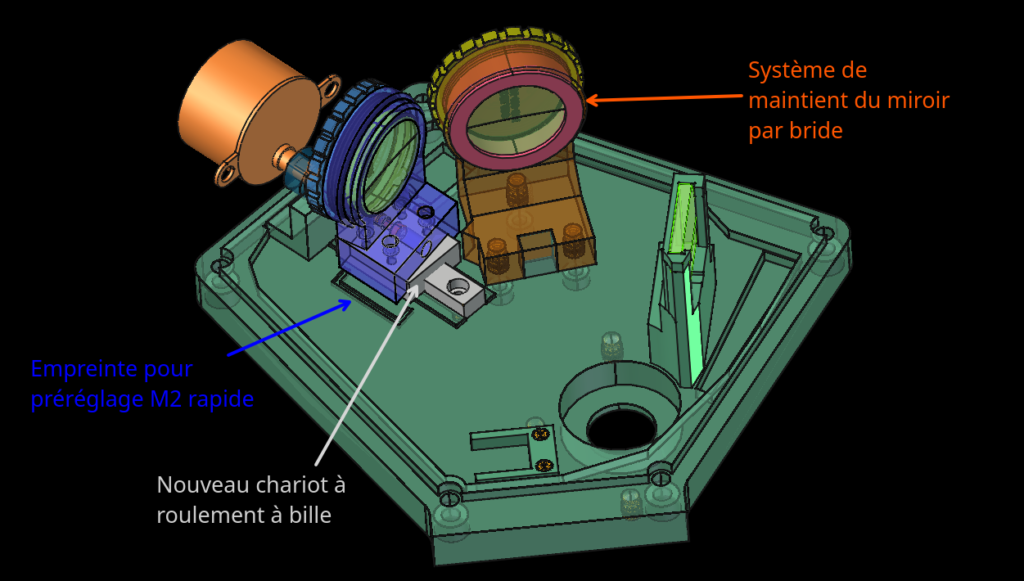

Passer à la version Uvex4j permet les améliorations suivantes:
- La translation du miroir M2, qui est dorénavant sur un chariot à roulement à bille de type CNC. Lors de la mise au point, le spectre ne bouge quasiment plus en hauteur.
- Une butée mécanique qui empêche le désengagement du moteur de mise au point
- Les supports des miroirs M1 et M2 Thorlabs, sont remplacés par des supports en impression 3D qui permettent un meilleur alignement des optiques (en particulier sur l’axe vertical). La vis des supports Thorlabs à tendance à faire basculer les miroirs vers l’avant.

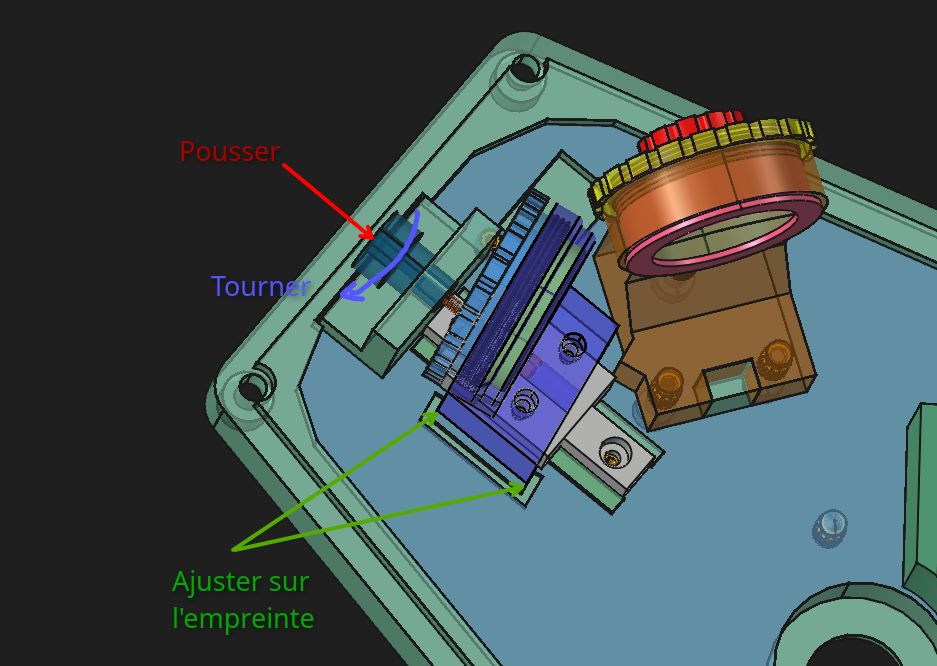

- La base comporte un empreinte pour un réglage rapide de la position de mise au point du M2.
Cette modification concerne 3 éléments:
- La base optique n°101.
- Le support du miroir M1 (ensemble des pièces séries n° 300).
- Le support du miroir M2 (pièces série n° 400).
2- Les STL
Ici les pièces à imprimer, de la base optique est compatible avec les pièces de l’UVEX4i . Elles sont présentée comme elles doivent être imprimée sur le plateau de l’imprimante 3D. Prévoir les supports pour la n°403. Cliquer sur l’image pour télécharger le modèle 3D. L’impression de toutes les pièces on été testé avec une imprimante MK3 i3 Prusa et du fil PETG prusa galaxy Black. L’impression avec une autre imprimante et un autre fil peut nécessiter de petites adaptations pour un rendu optimal.
La précision des couches d’impression doit être réglée au mieux à 0.15mm, nécessaire pour filets des pas de vis, sinon 0.2mm par couche est suffisant. Le remplissage est suffisant à partir de 15%, du type Giroide.
3- Les inserts

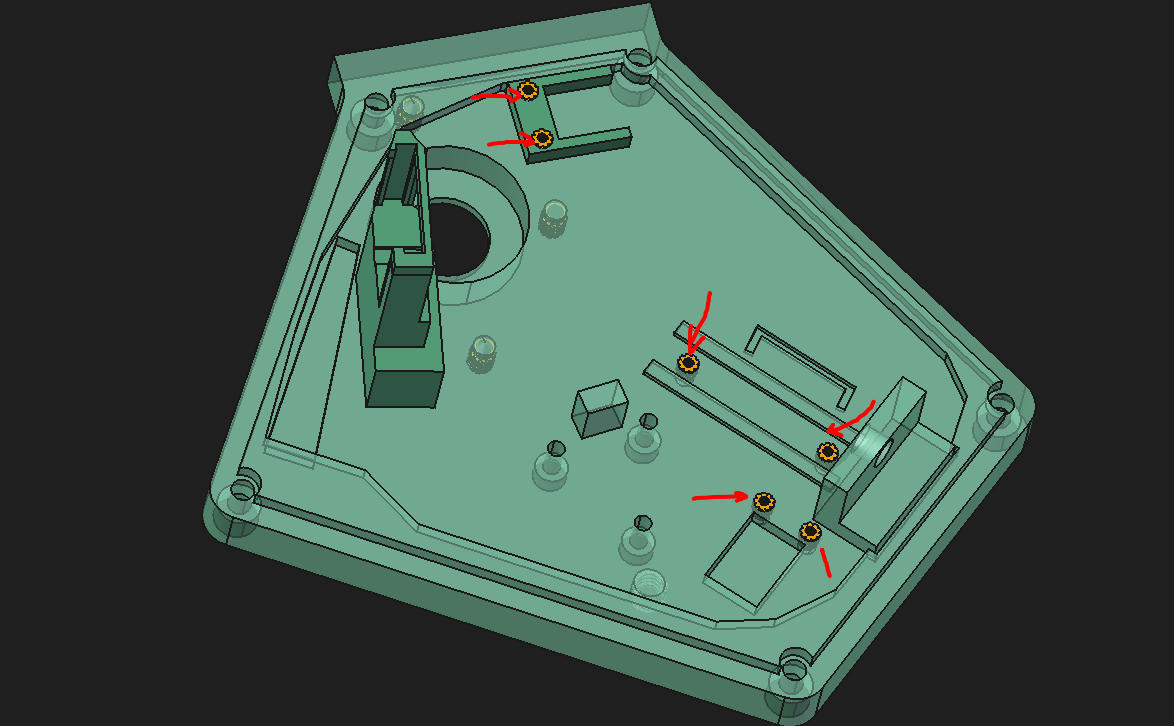

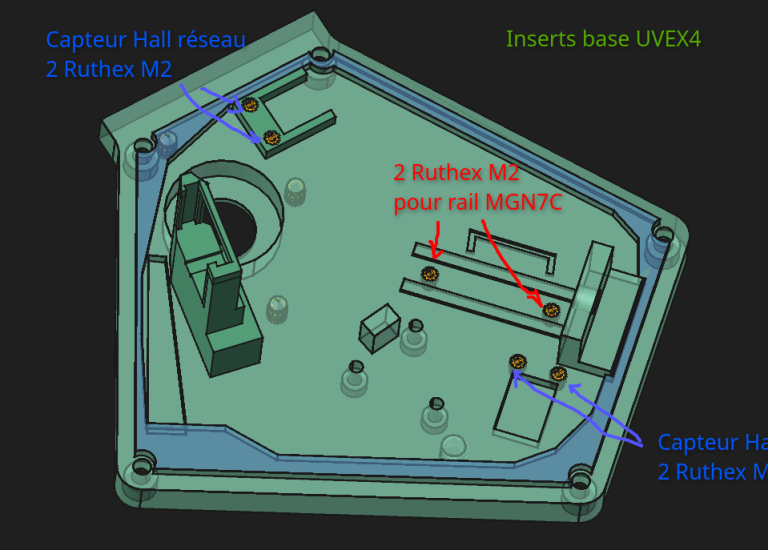

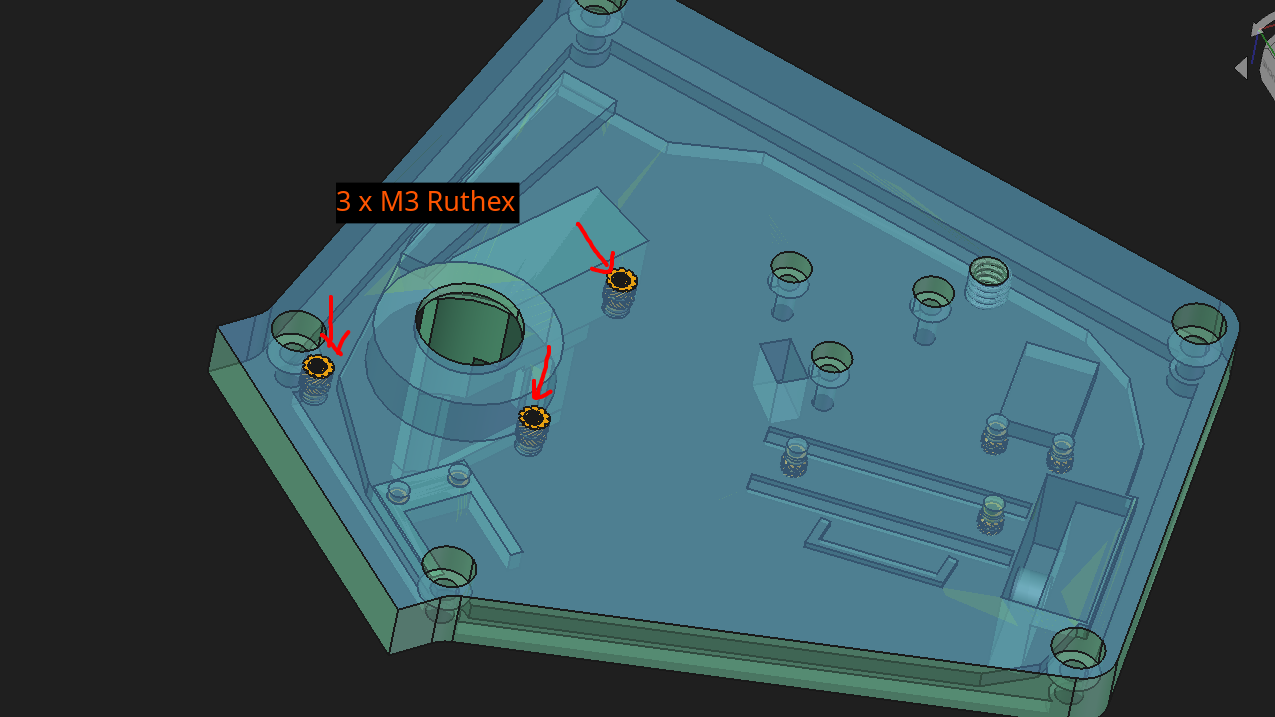

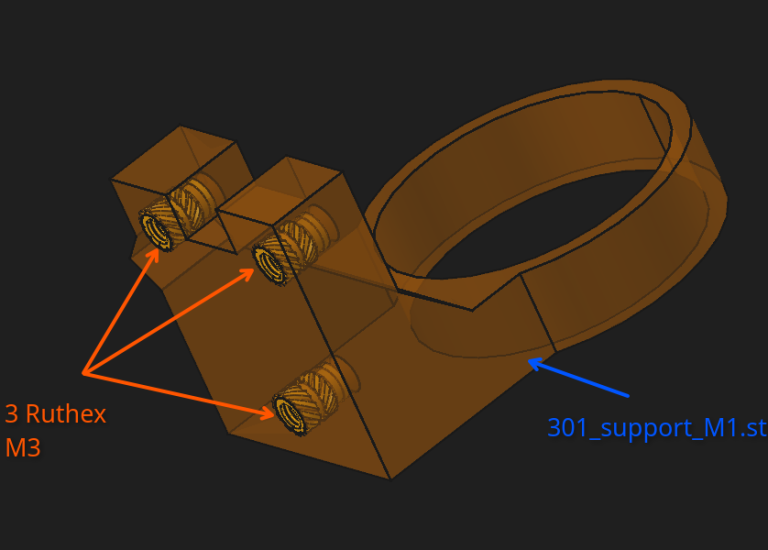

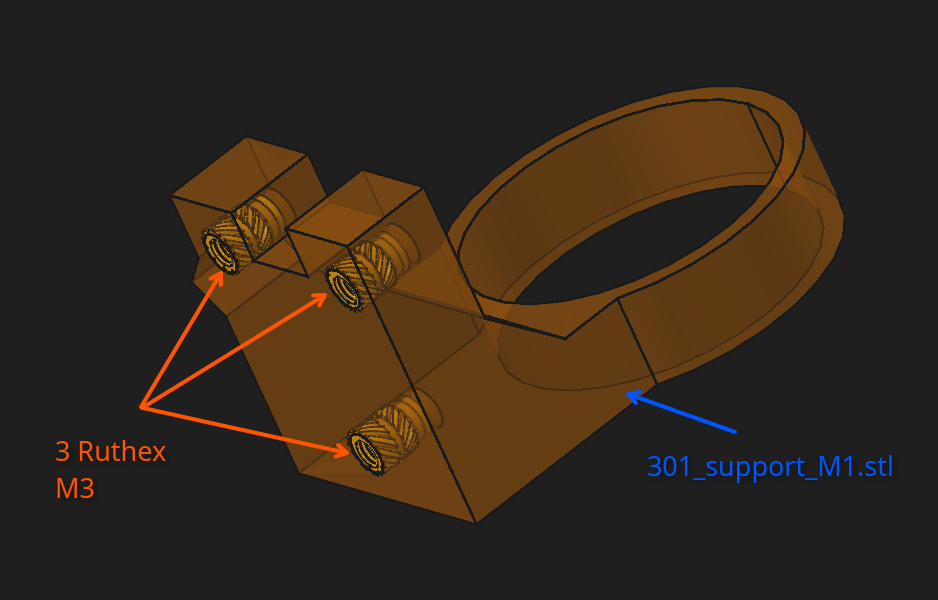

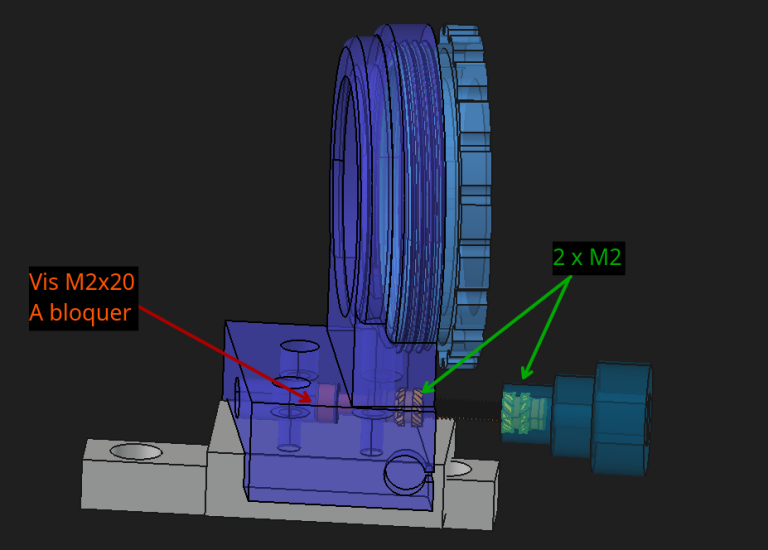

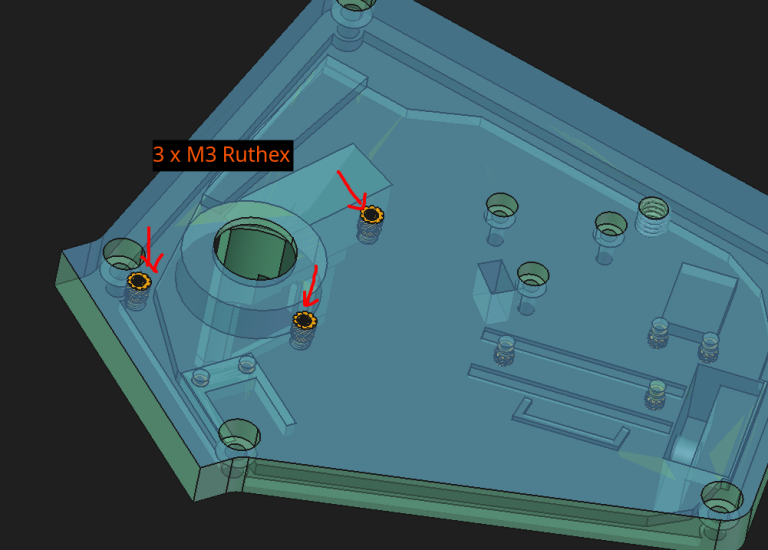

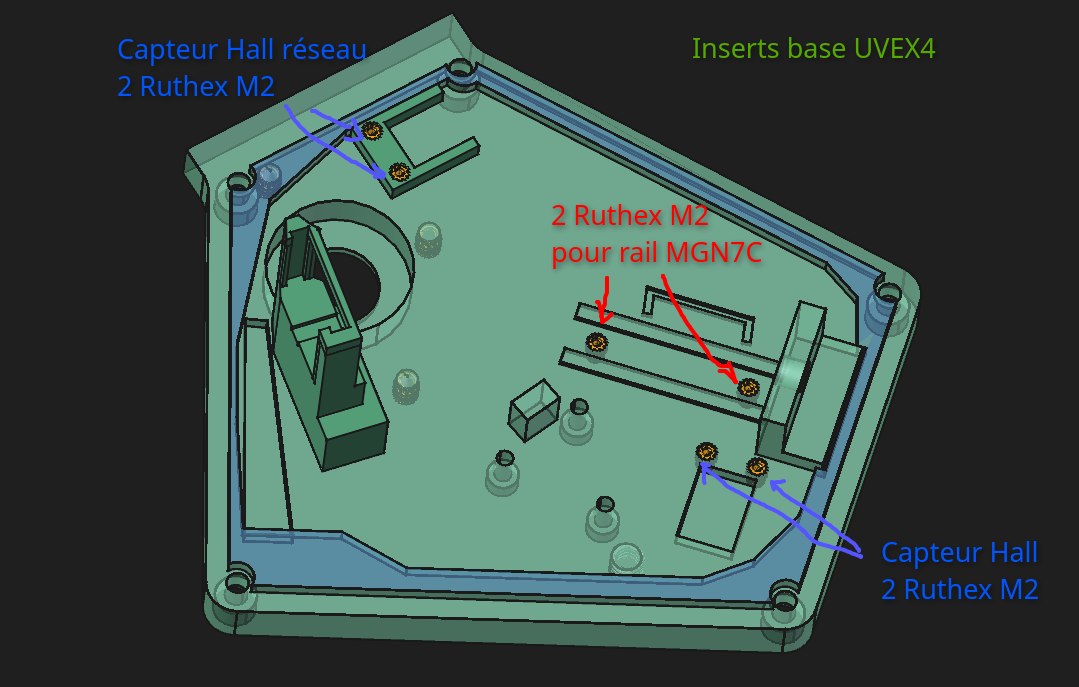

Ci-dessous la liste des inserts à positionner sur la base optique, sur le support de M1 et le support de M2. (faire défiler les images). Les Inserts utilisé sont des Ruthex de type M2 (longueur 4mm), et M3 (longueur 5,7mm).
4- Le montage

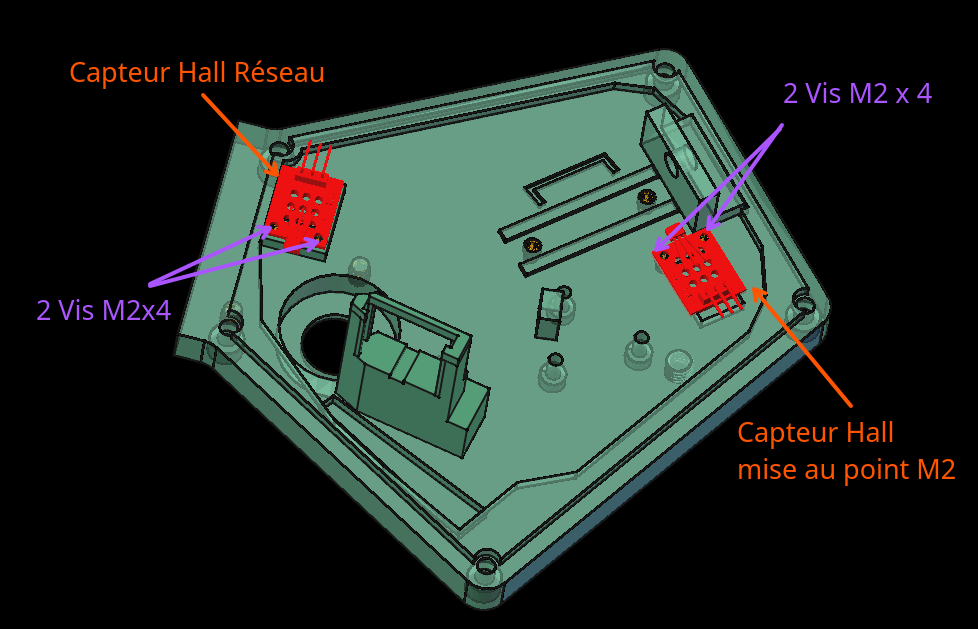

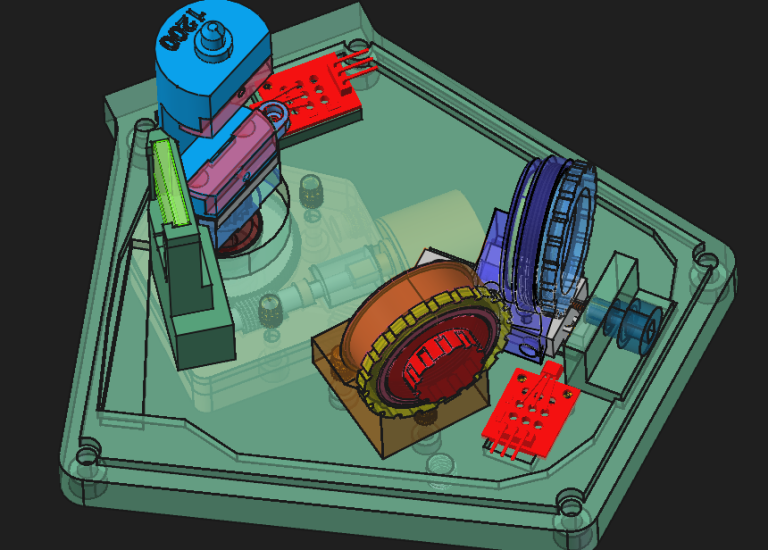

Etape 0: Avant tout, démonter le moteur de mise au point, l’ancienne base, les optiques (M1, M2 et Lentille cylindrique), les deux capteurs à effet Hall, la motorisation du réseau, et le roulement de réseau, puis remonter les deux capteurs à effet Hall sur la nouvelle base optique.

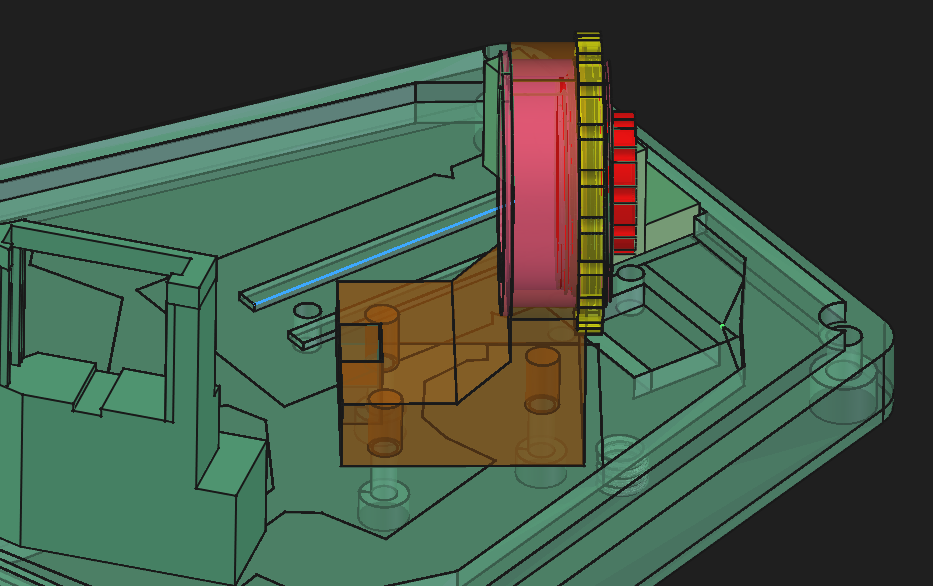

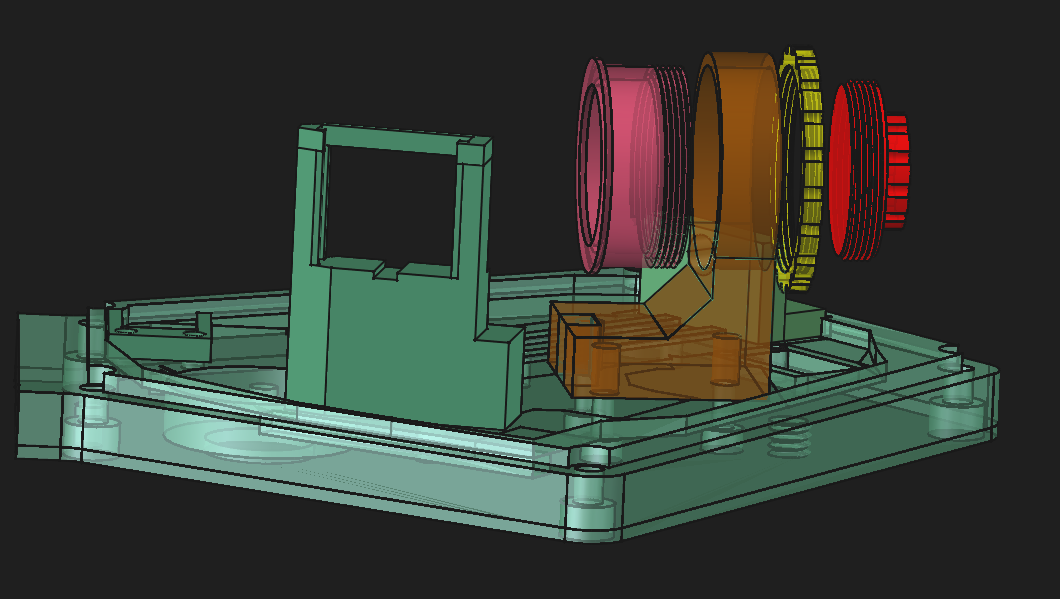

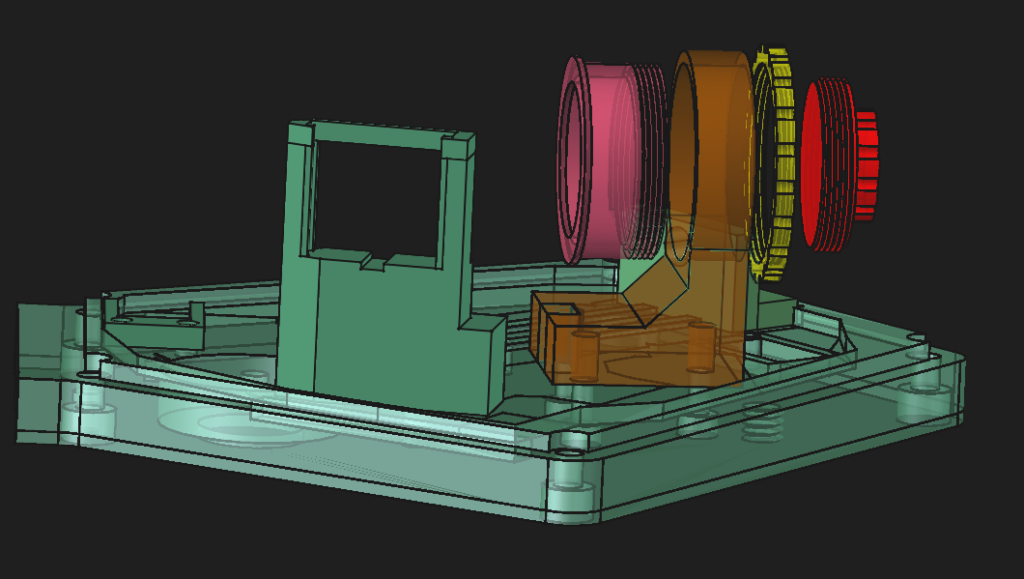

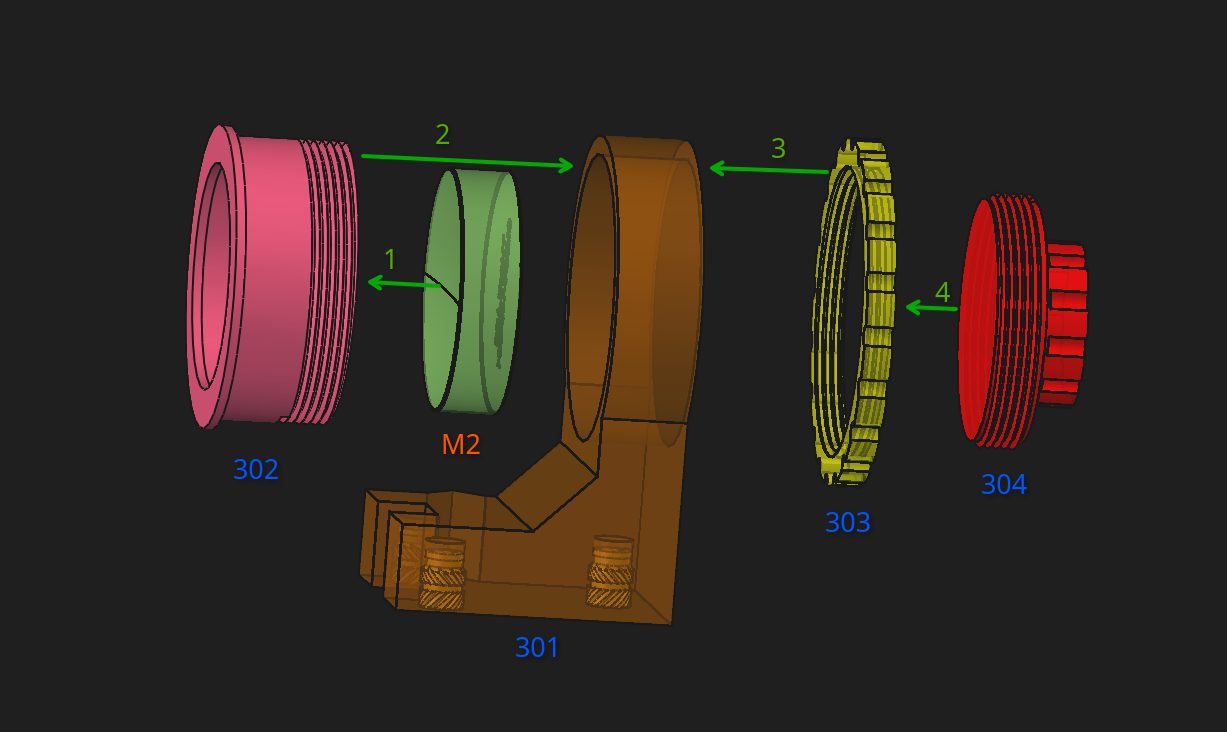

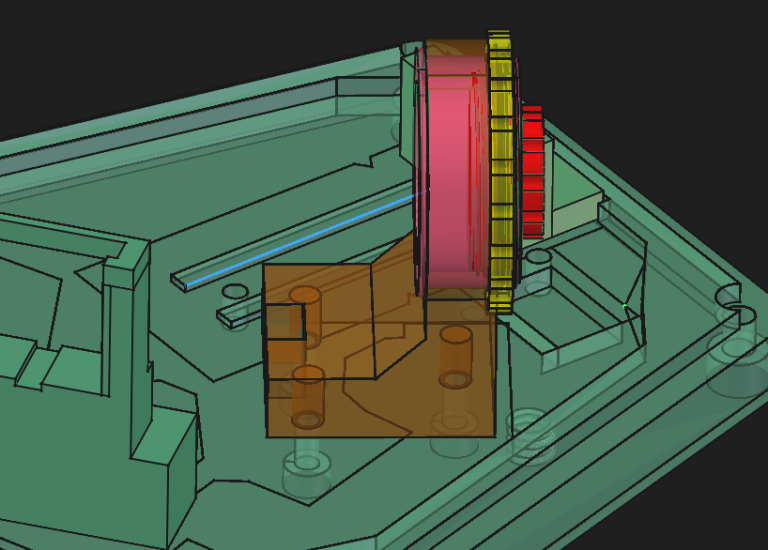

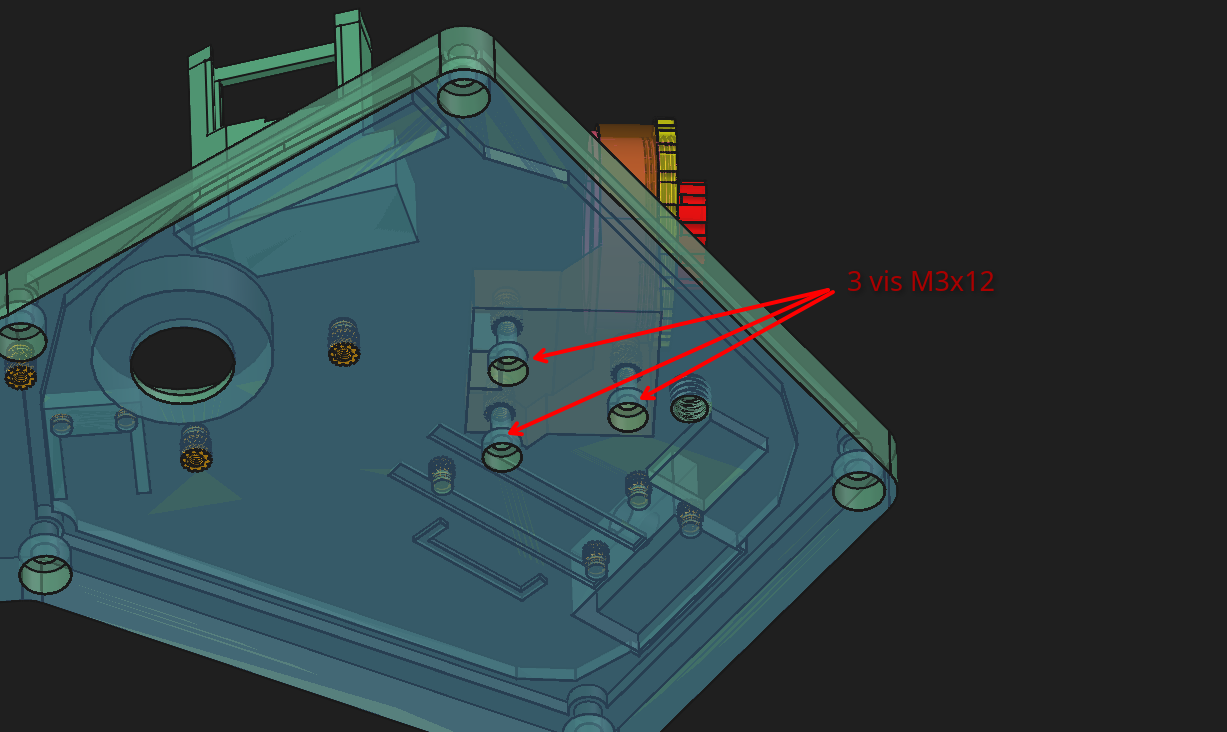

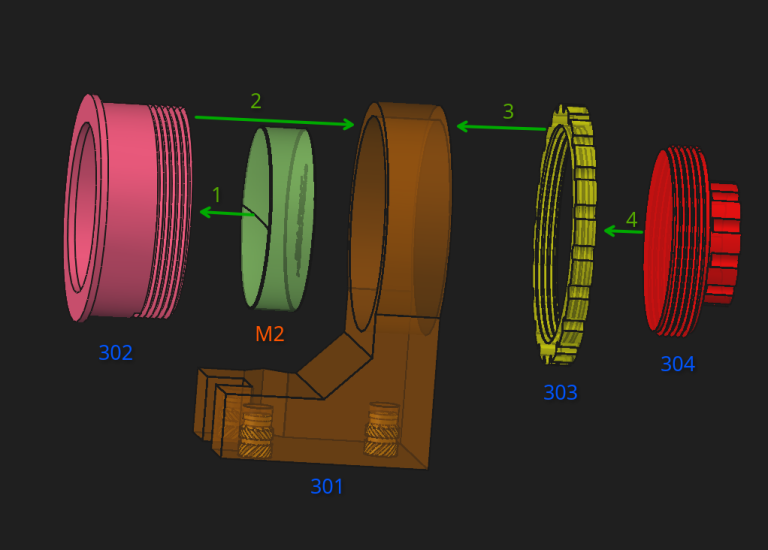

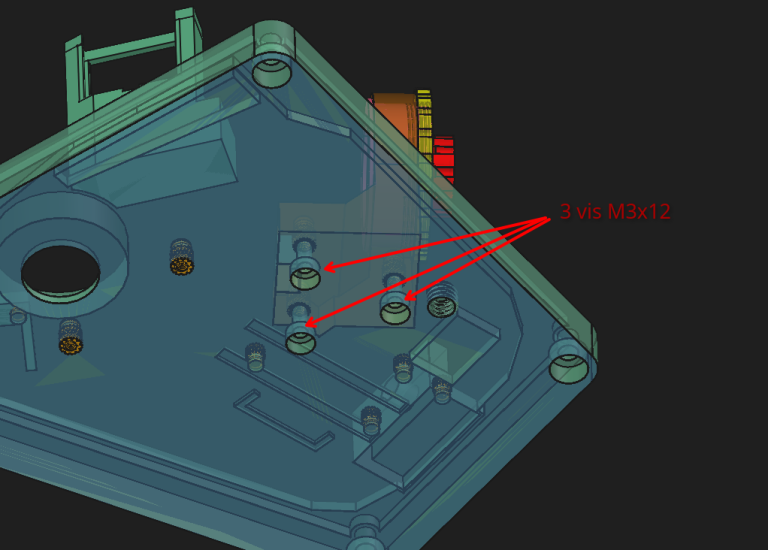

Montage du M1: Le miroir est inséré dans la bague, le maintient du miroir est réalisé le bouchon visé à l’intérieur de la bague, la bague est ensuite logée dans le support et immobilisé par la molette, l’ensemble est ensuite fixé sur la base optique à l’aide de 3 vis M3.

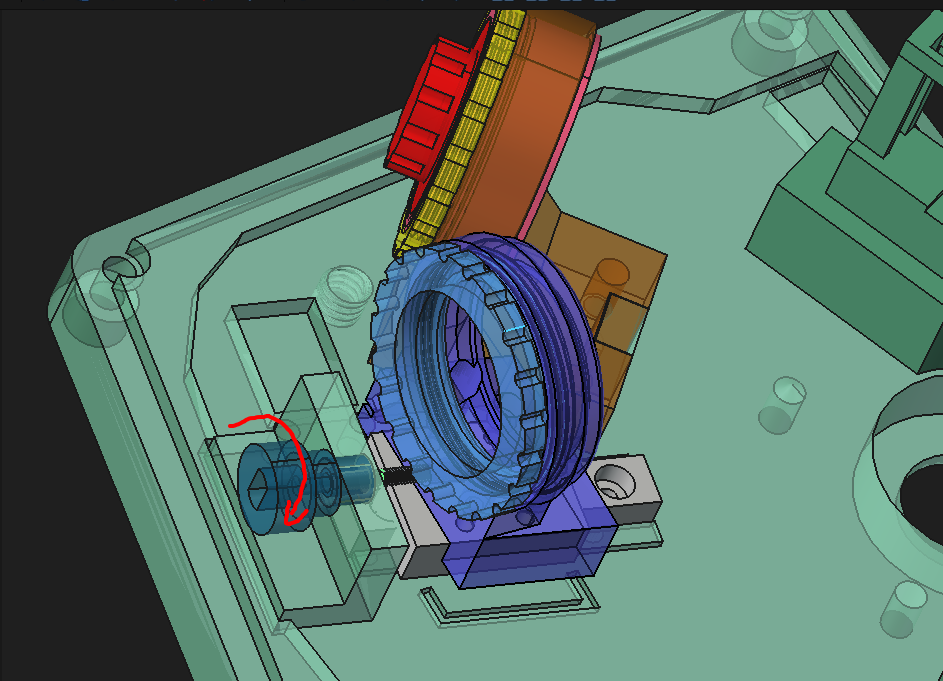

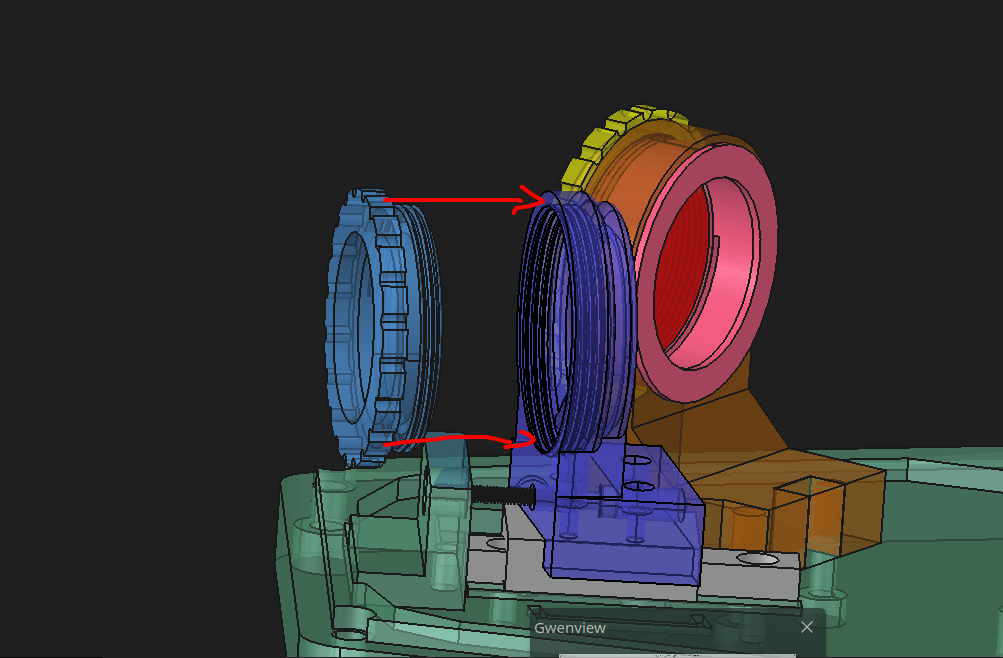

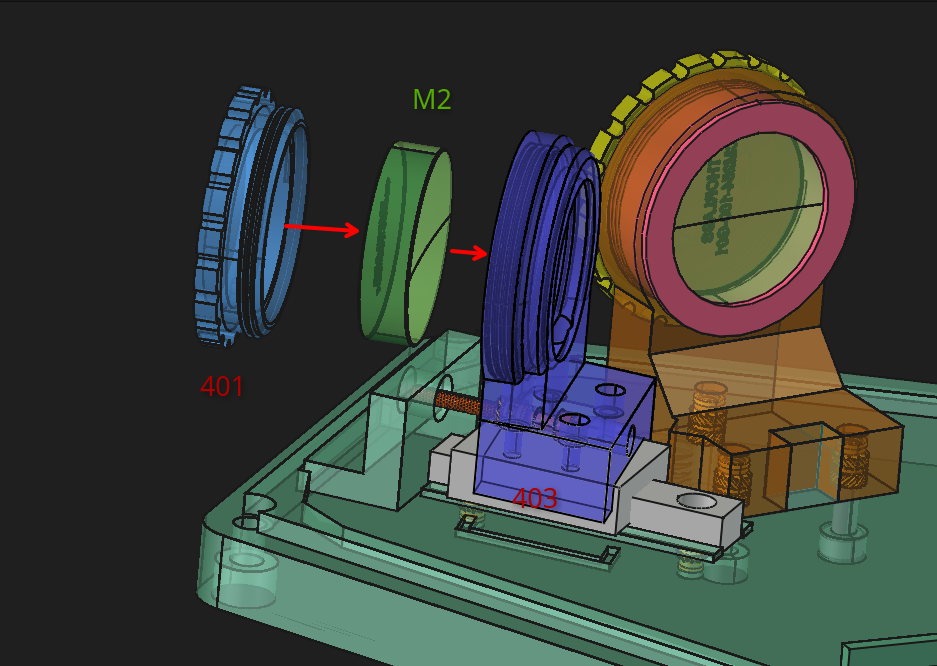

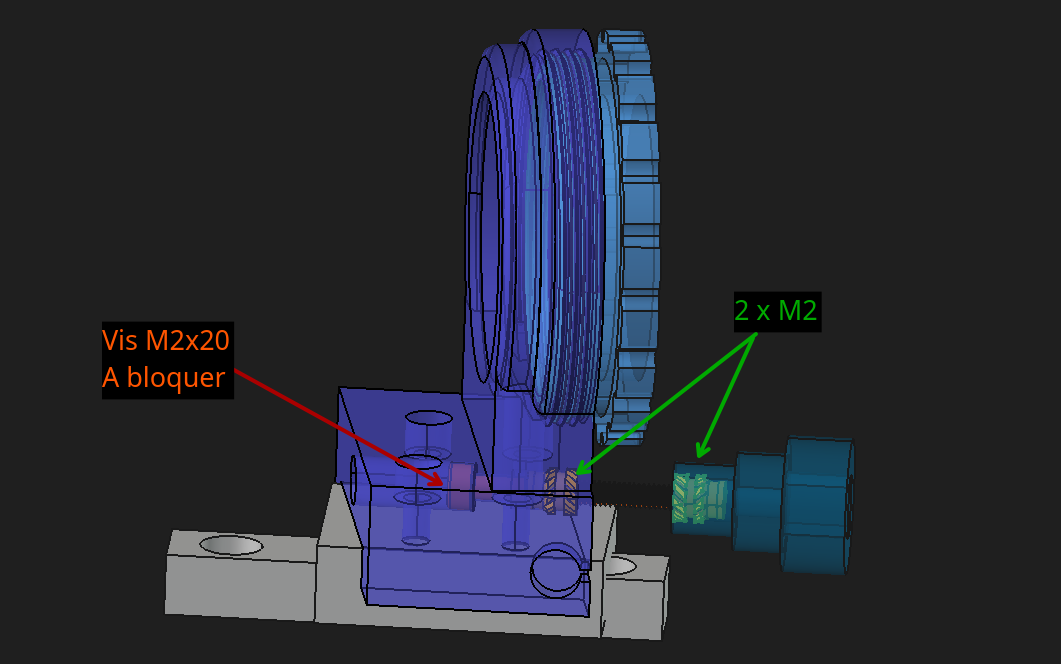

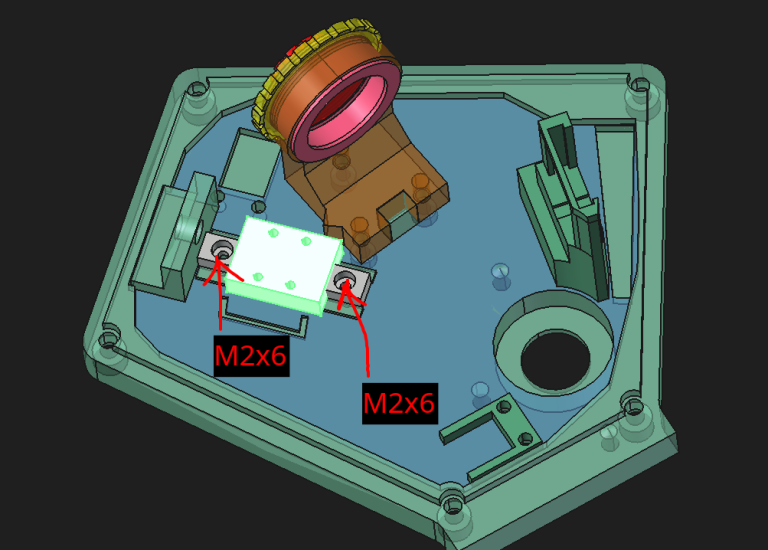

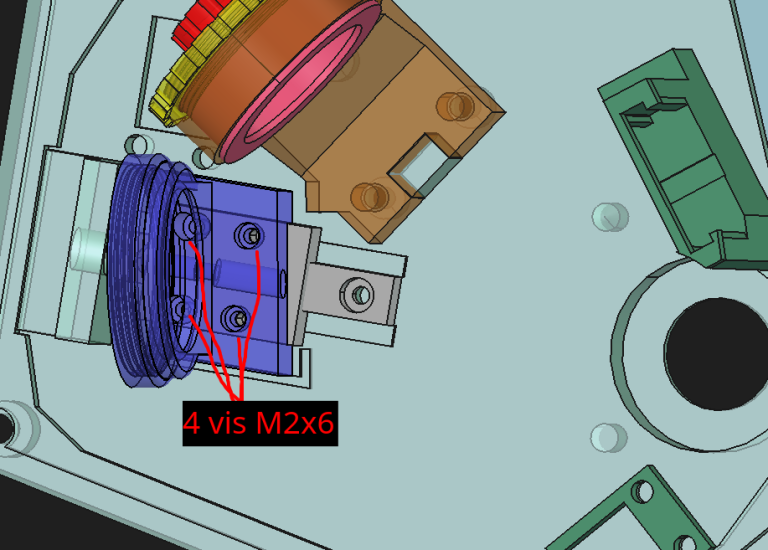

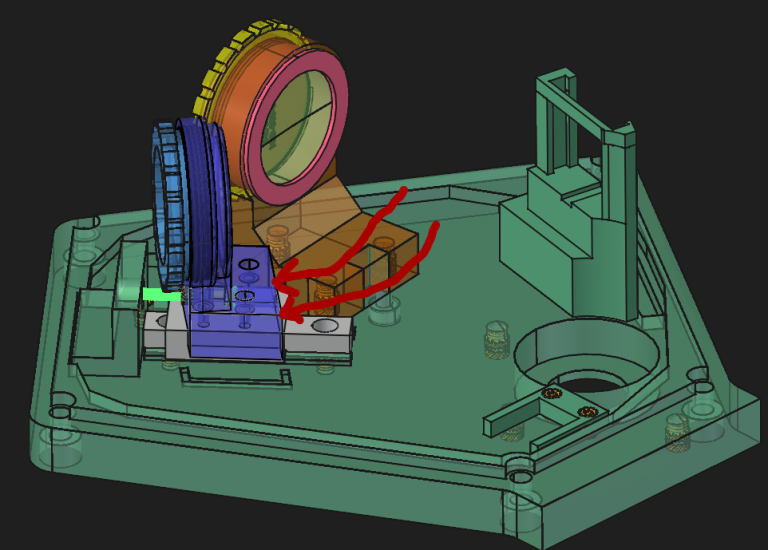

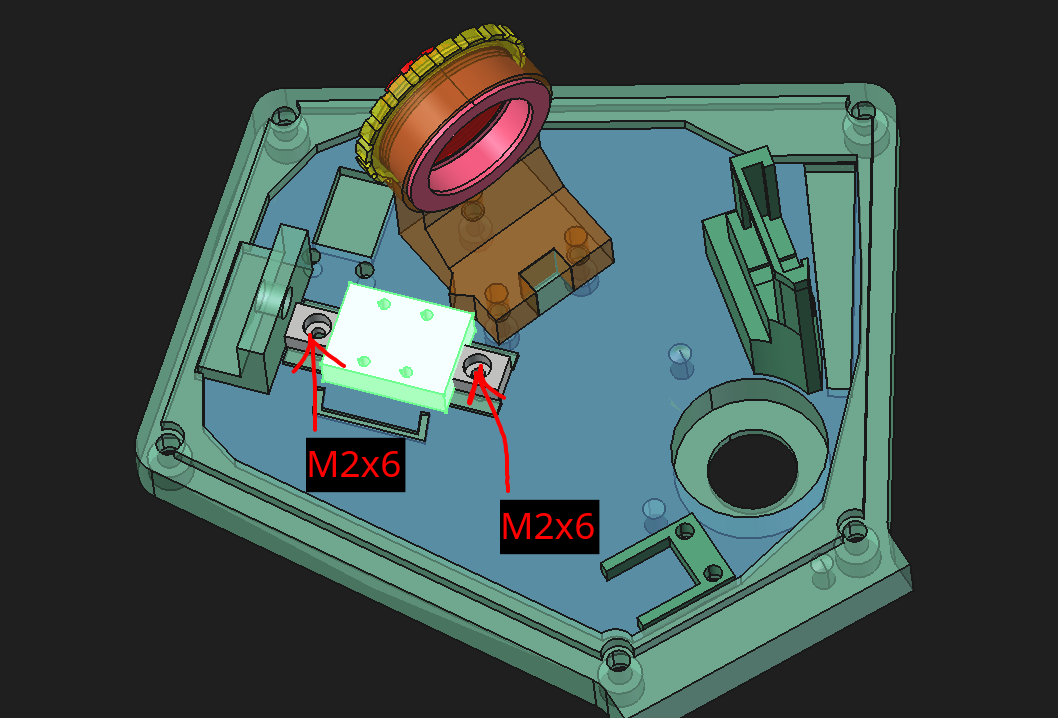

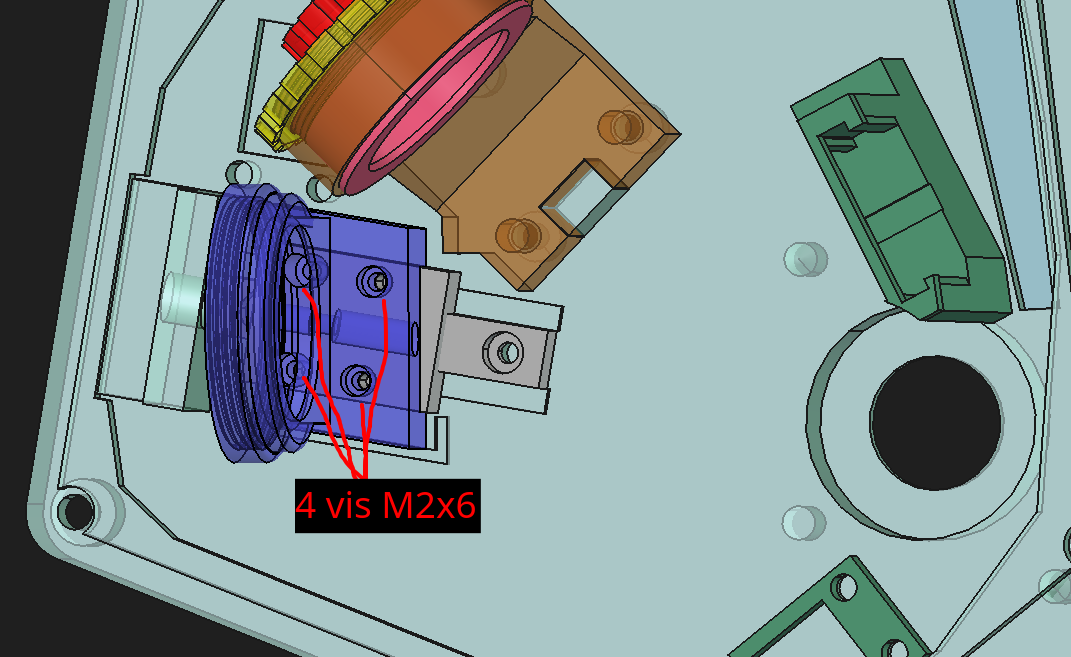

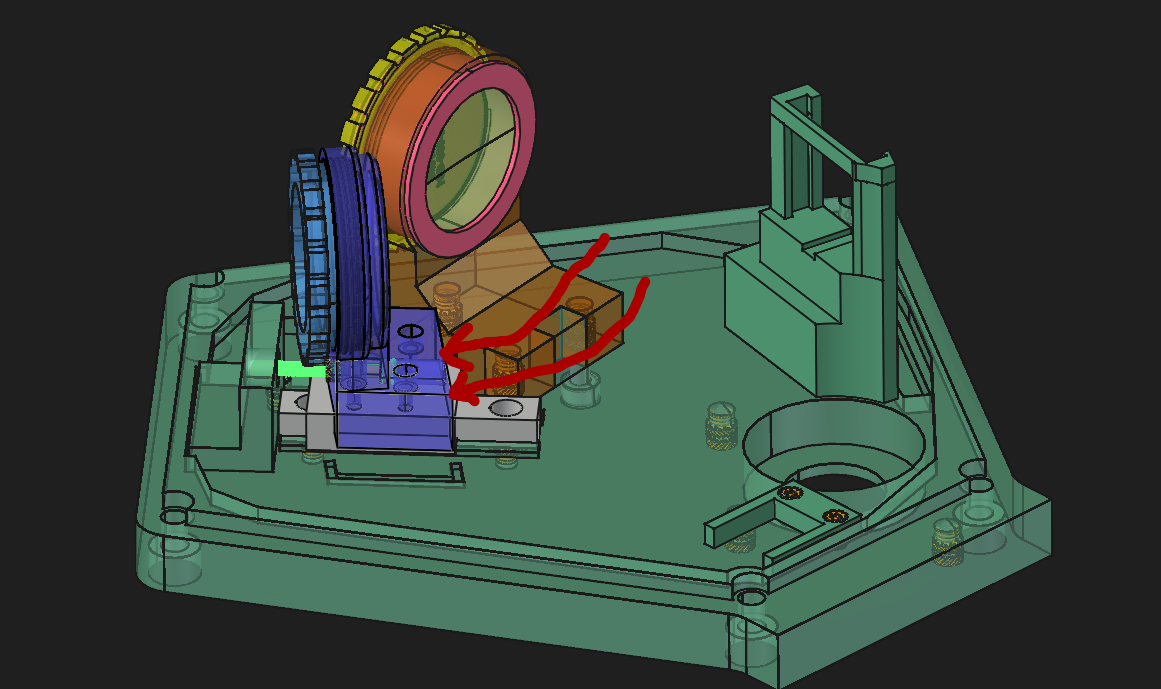

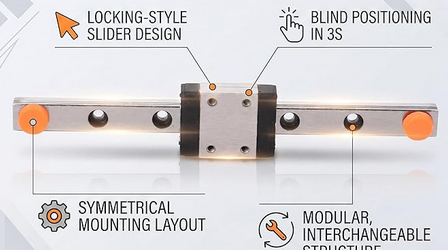

Le montage du M2, sur son nouveau chariot à roulement à bille: Le miroir est inséré dans son support et immobilisé par la bague de serrage. Le support sera fixé par des vis M2 sur le rail métallique (Référence: Rail Guide Linéaire MGN7C ), la queue d’aronde fait 100mm de longueur, il faudra la couper à 50mm avec une Dremel.

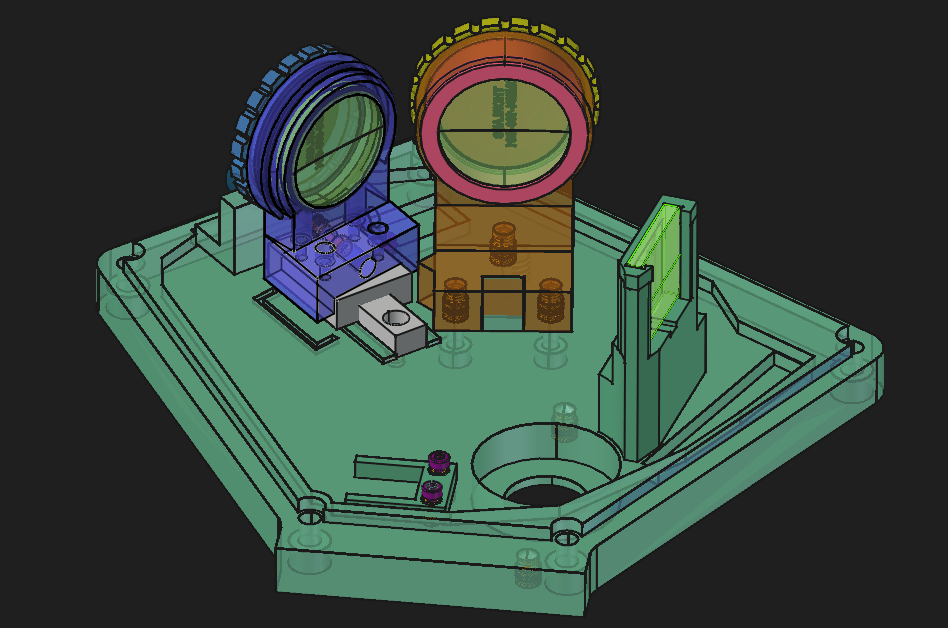

L’ensemble du banc optique est prêt à être monté sur le périphérique après y avoir réinstallé les divers éléments de l’ancien banc optique:
- Roulement de réseau.
- Système mécanique de rotation du réseau.
- Lentille cylindrique.

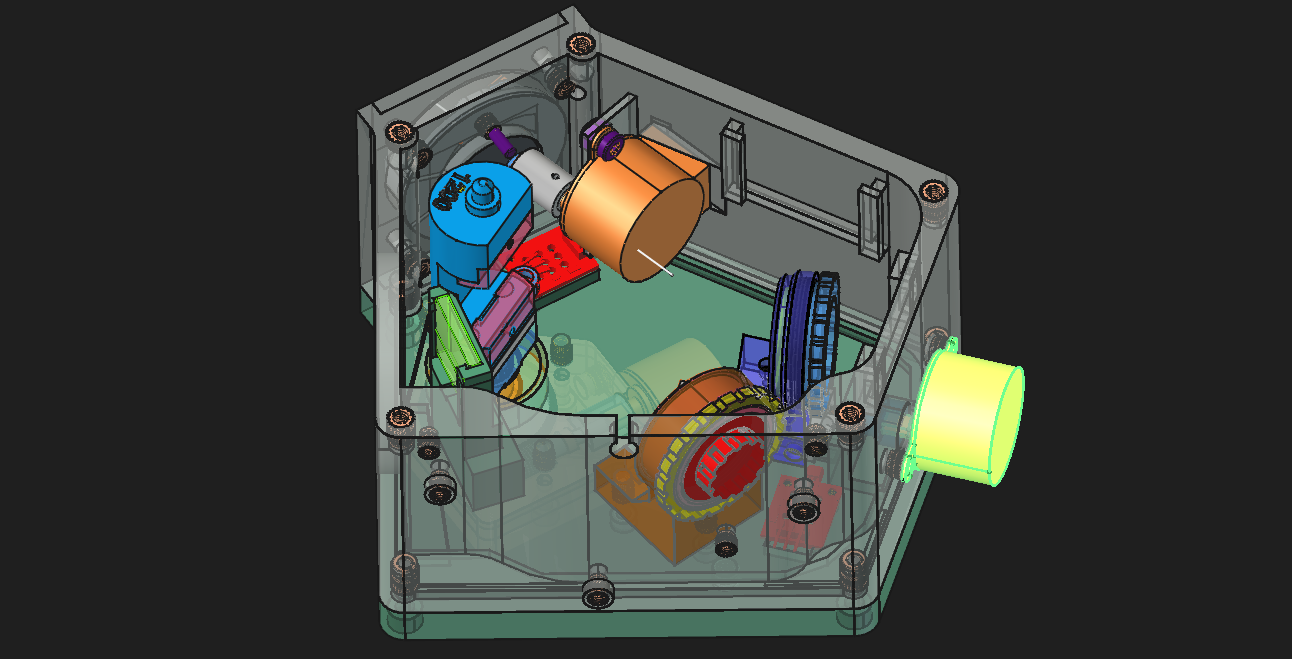

Dernière étape, rebrancher les deux capteurs à effet hall à la minicarte, assembler le boitier avec la base et refixer le moteur de mise au point, à l’extérieur du boitier (n°102).

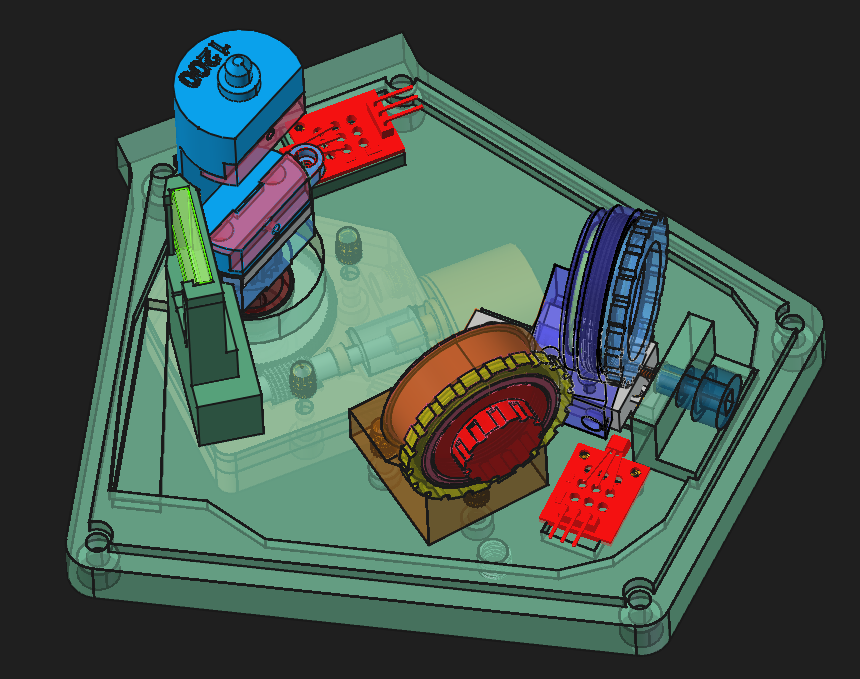

Félicitation vous avez un UVEX4j!
