Kit 2 – UVEX4i + Guidex4 – avec plastiques

Kit 2 – UVEX<sup>4i</sup> + Guidex<sup>4</sup> – <u>avec plastiques</u>
Kit 2 – UVEX<sup>4i</sup> + Guidex<sup>4</sup> – <u>avec plastiques</u> – Image 2
Kit 2 – UVEX<sup>4i</sup> + Guidex<sup>4</sup> – <u>avec plastiques</u> – Image 3
Kit 2 – UVEX4i + Guidex4 – avec plastiques

840,00 €

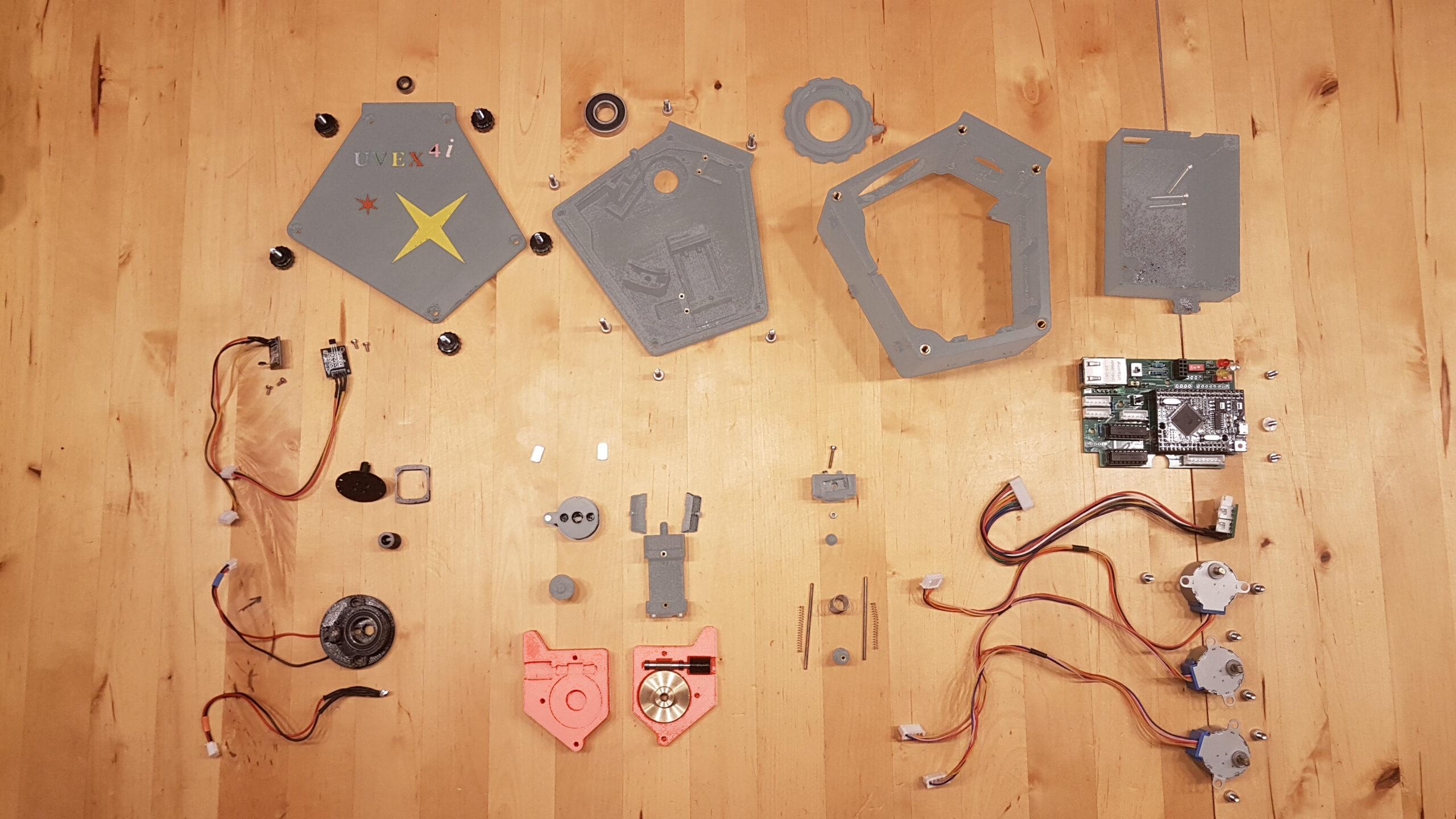

Le kit plastique (KP) contient l’ensemble des plastiques PETG avec inserts de type Ruthex installés. Les pièces plastiques sont débarrassées de leurs supports, nettoyées et rectifiées par nos soins, de façon à ce qu’elles s’adaptent facilement entre elles, sans outil spécial.

Le Kit mécanique (KM) contient toute la visserie, les aimants, les ressorts, les tiges, les 3 roulements, la couronne + vis sans fin + les 2 roulements de réduction, pour le mouvement fin du réseau. Nous nous chargeons de rassembler l’ensemble de ces pièces pour vous dans des sachets numérotés, il n’y plus qu’à visser ;-).

Le Kit motorisation (KU) contient les 3 moteurs pour la rotation du réseau, la mise au point et la rotation de la fente, les 2 cartes électroniques, les microcontrôleurs programmés, les 2 capteurs à effet Hall. Le tout est prêt à être assemblé, il n’y a plus qu’a visser, pas de soudure, pas de programmation.

Le Kit fente (KF) contient la fente 4 positions spéciale UVEX4i, 15, 25, 35 et 300µm. Le système de rotation de la fente préassemblé avec les pièces plastiques 200/201/212/213 et la connectique.

Le Kit Guidex4 (KG) contient la visserie pour le Guidex4

Catégorie :

Description

KU 01

  • Carte Mère UVEX version 4.14 programmée + Arduino mega 2560 Mini Pro + ESP8266 + W5500
  • 3 vis M3x8 + 1 rondelle pour la fixation de la carte électronique au boîtier
  • Minicarte relais montée
 KU 02

  • 2 capteurs effet hall ST054
  • 4 vis M2x4 pour fixation capteur à effet hall.
 KU 03

  • 3 moteur pas à pas 28 BYJ-48 5V
  • 1 Aimant Néodyme cylindrique ∅4×1.5mm de fin de course réseau.
  • 1 Aimant Néodyme cylindrique ø3×1.5mm pour capteur effet hall, fin de course Mise au point.
KM 01

  • 1 M4 x 18 (pour fixation M1)
  • vis cruciforme tête fraisée M4x12.
  • 1 M2x12 (réglage par manette du M2)
  • 1 Écrou M2 (prisonnier pour manette M2)
  • 2 ressorts 3x30x0,3 mm
  • 2 tiges 2mm x 50mm
  • 1 ressort 19×9,5×0,7mm
 KM 02

  • Vis 2x M2x4
  • 2 x Aimants néodyme ∅5mm h=8mm
  • 2 x Aimants parallélépipédiques 10x5x2mm
 KM 03

  • Roulement à bille D=28 et d=12mm e=8 (roulement réseau bas)
  • Roulement à bille D=11 et d=5mm e=5 (roulement réseau haut pour couvercle)
KM 04

  • M4x10 vis d’axe réseau.
  • Vis sans fin ModContinMini 0,3 dents.
  • Couronne 1/100 ø 24mm.
  • 2 roulements à billes pour vis sans fin
  • 3 vis M3 x 20 Fixation à l’UVEX4i
  • 2 vis M4x6 pour fixation moteur de réseau.
 KM 05

  • Roulement 24x15x5
  • M3x8 fixation inférieure courte.
  • M3x16 fixation supérieure (attache câble Led + photodiode).
  • M2x4 centrale pour fente claire (option)
  • 2 x M4x6 + écrou pour support de moteur
 KM 06

  • Vis 5x M4x10 fixation base
  • Vis 2x M4x6 pour motorisation mise au point
  • Vis moletée 5 x M4x10 (capot)

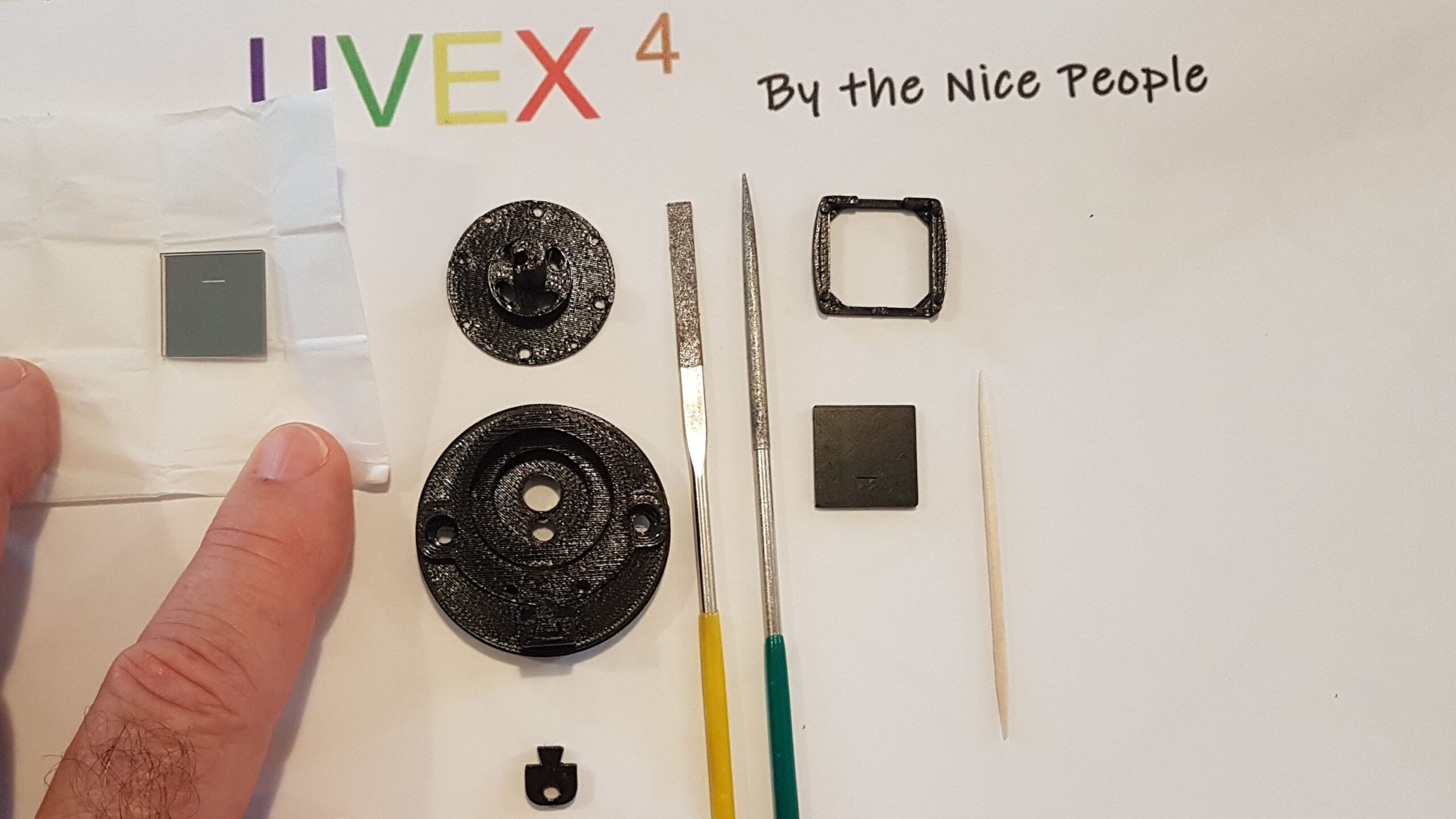

KF 01 : kit Fente

  • Fente Libra: contient la fente 4 positions spéciale UVEX4i, 15, 25, 35 et 300µm.
  • 200_Support_fente_tournante.stl avec LED, photodiode
  • 201_support_LED_em_V16.stl
  • 204_Manchon_fente_tourn_motorise_V11.stl
  • 212_axe_fente_4_positions.stl
  • 213_cadre_guide_fente_18x18x2mm_V4.stl
  • 214_modele_fente_UVEX4i.stl
 KP: Kit plastique

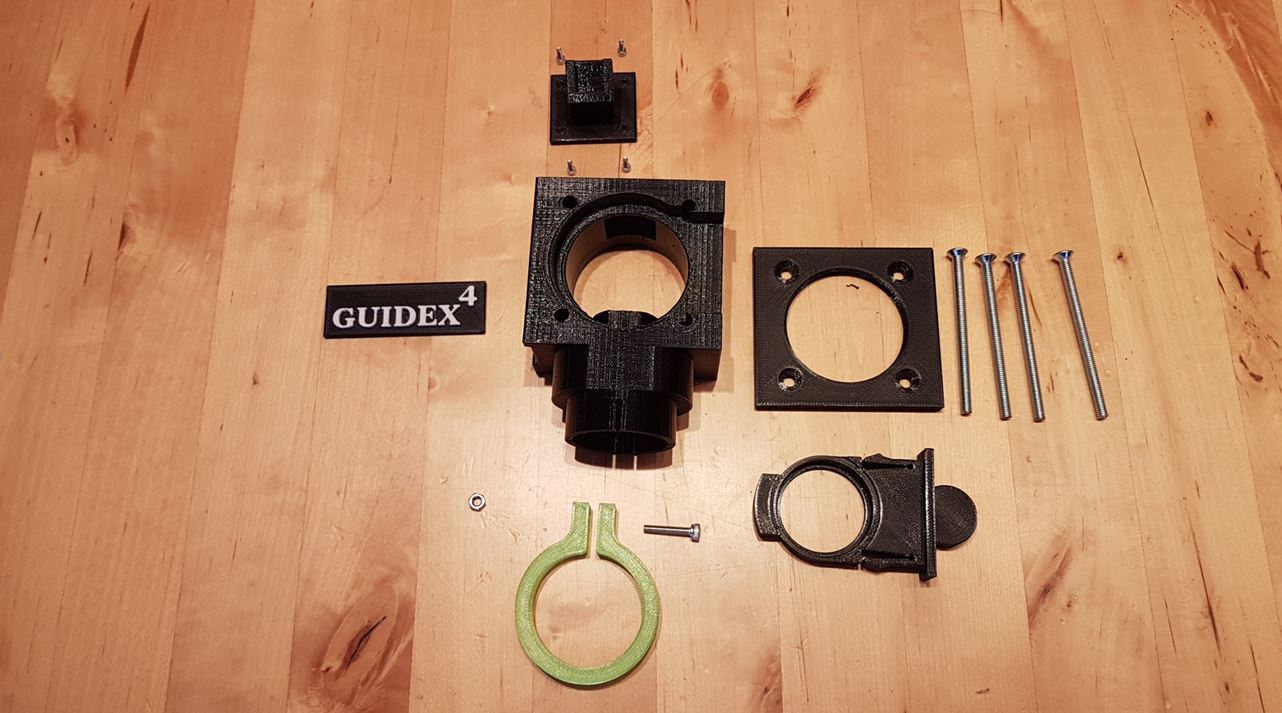

 KG : Kit pour Guidex4

  • 4 vis M4x60mm à tête fraisée pour assemblage avec l’UVEX4i
  • 4 vis M2x6 pour support de miroir
  • 1 vis M3x16 + boulon (bague de serrage)
